Helytakarékos szállítószalag-átalakítások törékeny üvegpalackokhoz

A palackozóvonal alapterületének csökkentése anélkül, hogy az átbocsátási teljesítmény – vagy a palackok – károsodnának, többet igényel, mint néhány ív kicserélése. Ha egy üvegpalackozó vonalon 20%-es alapterület-csökkentést tűz ki célul, akkor minden kanyarodási sugár, átadási pont, pufferszakasz és érzékelőválasztás hatással van az üzemidőre és a törésarányra. Ez az útmutató összefoglalja a helytakarékos szállítószalag-átalakítások gyakorlati bevált módszereit, amelyek a gyártói specifikációkon, szabványokon és a gyakorlatban bevált vezérlési mintákon alapulnak. Ahol teljesítményadatok szerepelnek, azok helyszínspecifikus példaként kerülnek bemutatásra, módszertani megjegyzésekkel kiegészítve, nem pedig általános garanciaként.

Helytakarékos szállítószalag-átalakítások: kompakt elrendezési lehetőségek, amelyekkel padlóterületet lehet visszanyerni

A padlófelület visszanyerésének legfontosabb eszközei a függőleges mozgások (spirálok vagy felvonók), a kis sugárú motoros kanyarok és a szelektív mezzanine-szintek. Gondosan kombinálva ezek felváltják a hosszú vízszintes szakaszokat, és így munkaterületet szabadítanak fel.

• Spirálszállítók és függőleges emelők: A spirálok kompakt helyigény mellett folyamatosan emelik vagy engedik le az árut, gyakran helyettesítve ezzel a hosszú emelkedő szakaszokat vagy a kanyargós, padlószintű útvonalakat. Az iparági gyártók arról beszélnek, hogy a spirálok hogyan teszik rugalmasabbá az élelmiszer- és italgyárak elrendezését; ezek a megoldások már beváltak a konténerek kezelésében, de az Ön gyártósorán fel kell mérni a terhelés, a sebesség és a konténer geometriája szempontjából. Tekintse meg a gyártók áttekintését az italok szállításában rejlő előnyökről (Ryson: a spirál előnyei). Ha egy spirálszállító utólagos felszerelését fontolgatja, először a legmagasabb és legüresebb palackokkal végezzen nyomáspróbát a be- és kimeneti átmeneteknél.
• Kis sugárú, motoros kanyarok: A katalógusok olyan belső sugarakat sorolnak fel, amelyek kompakt kialakítást tesznek lehetővé – egyes szalagíveknél bizonyos modellekben és terhelési tartományokban akár 200 mm-es belső sugarakat is megadnak (Az Ammeraal Beltech K-D sorozat műszaki adatai). A konténeres szállítószalagok esetében az ital- és konténerkezelésre kifejezetten tervezett, nulla érintősugárú szalagok és szűk átadási szakaszokkal rendelkező szalagcsaládok tovább csökkenthetik az elrendezés méreteit, miközben zökkenőmentessé teszik az átadásokat (Az Intralox ital- és csomagolóanyag-termékek áttekintése). A kísérletek során ellenőrizzük az IR és a sebesség, valamint a palack geometriája közötti összefüggést.
• Mezzanin és többszintű szakaszok: A rövid, emelt szakaszok lehetővé teszik a folyosók vagy a gépészeti vezetékek alatti tér kihasználását, így padlóterületet szabadíthatunk fel. Itt nagy jelentősége van a szerkezeti tervezésnek és a rezgéscsillapításnak; a végleges döntés meghozatala előtt olvassa el az alábbi biztonsági intézkedésekről szóló részt.

Egy gyors összehasonlítás a választás megkönnyítéséhez:

Miért büntetik az üvegpalackok a rossz elrendezéseket?

Az üveg nem bocsát meg. A magas, karcsú tartályok könnyen felborulnak, ha a gyorsulás hirtelen megnő, ellennyomás alakul ki, vagy a szállítás során a saroknál “megrántják” őket. Az alacsonyabb frekvenciasávokban jelentkező rezgések szintén súlyosbíthatják a termékek instabilitását; a törékeny árukra vonatkozó kutatások rávilágítanak az alacsony hertz-tartományban jelentkező érzékenységre, alátámasztva ezzel a sima mozgás és a rezgéscsillapítás fontosságát. Lásd a mikrovibrációkról és a törékeny termékekről szóló fejtegetést Poggesi és munkatársai 2022-es cikkében, amely az érzékeny árukra gyakorolt rezgéshatásokkal foglalkozik, és kiemeli a kényes tárgyaknál fennálló rezonancia kockázatát (Poggesi és társai, 2022: a mikrovibrációk összefüggései).

Mit jelent ez egy kompakt újratervezés szempontjából? Nem elég egyszerűen csak a görbéket szűkíteni és a szinteket egymásra helyezni. A következőket kell tenned:

• A görbe sugarait és az átmeneti geometriát érintő stabilitási tartományok fenntartása.
• A visszanyomás szabályozása nulla nyomású akkumulációval (ZPA) és résszabályozással.
• Használjon S-görbe sebességprofilokat az indítások és leállások simításához.
• Olyan érzékelőt válasszon, amely nedves, tükröződő környezetben is megbízhatóan “észleli” az átlátszó üveget.

Más szavakkal: az helytakarékos szállítószalag-átalakításoknak figyelembe kell venniük az üveg fizikai tulajdonságait, miközben helyet szabadítanak fel.

Védje a termékeket, miközben csökkenti a helyigényt

A helymegtakarítás nem számít, ha a címkék megsérülnek vagy a palackok elvesznek. A törékeny üvegek esetében a szétválogatásra és a kíméletes kezelésre kell a legnagyobb hangsúlyt fektetni.

• Nullnyomású felhalmozás (ZPA): A ZPA biztosítja a termékek közötti távolságot, így a palackok nem nyomódnak egymáshoz a leállások során. Ez a törékeny tartályok felhalmozása és pufferelése során alkalmazott szabványos módszer, amelyet a szállítószalagokkal kapcsolatos bevált gyakorlatokról szóló anyagokban széles körben tárgyalnak (Dorner a felhalmozás alapjairól). Egy praktikus irányelv, hogy az egyes zónák méretét legalább a termék hosszának megfelelően, kis tartalékkal állítsuk be; a helyszínen pedig a palack stabilitása és az érzékelés ismételhetősége alapján végezzük el a finomhangolást.
• Kíméletes átadások: Az átadásoknál minimalizálja a szöget és a hézagot. A feszes átadószalagok és a speciálisan kialakított ujjas átadómechanizmusok nagyobb sugárú, szabályozott átadásokat tesznek lehetővé, csökkentve ezzel a hirtelen rángatásokat és a sarokütéseket; a reprezentatív áttekintések bemutatják az üvegszalagokról történő stabil kilépés érdekében kialakított ujjmozgásokat.
• Sebesség-/gyorsulási profilok: Az S-görbe alakú felgyorsulási szakaszokkal rendelkező változtatható sebességű hajtások használata csökkenti a rángatást. Kerüljék az erőteljes lassítást az összefonódások és elágazások közelében.
• Átlátszó palackok észlelése: A nedves, fényvisszaverő vagy átlátszó üveg megtévesztheti az egyszerű fényérzékelőket. Használjon polarizált, visszatükröző érzékelőket vagy átlátszó célpontokhoz tervezett optikai eszközöket, lehetőleg magas behatolásvédelmi fokozattal, hogy mosásnak is ellenálljanak (Leuze ital-töltő érzékelők).
• Visszanyomás nélküli pufferek: Amennyiben a helyigény megengedi, a recirkulációs tároló rendszerek (pl. kétirányú asztalok) képesek elnyelni a nyomáshullámokat, miközben biztosítják a kíméletes érintkezést, amint azt a gyártói áttekintésekben leírták (Garvey-akkumulátorok).

Az elakadások megelőzését szolgáló vezérlőelemek és érzékelő-stratégia

A kompakt kialakítások növelik a kockázatot az összefolyásoknál és az eltereléseknél. A jól működő szabályozók a palackokat a résekbe engedik, nem pedig ellennyomásba.

• Fényérzékelők elhelyezése és zónák kialakítása: Szereljen fel érzékelőket a felhalmozási szakasz elejére és végére, valamint az összefolyások közvetlenül előtti szakaszra. Ez lehetővé teszi a PLC számára a palackok számlálását, és megakadályozza az oszcillációkat kiváltó túlterheléseket. A fényérzékelőkkel történő indexelésről szóló alkalmazási útmutatók bemutatják a szabályozott indítások/leállások elvét.
• Átlátszó célpontok észlelése: Határozza meg a polarizált visszatükröző vagy speciális optikai elemeket, és tartsa tisztán a lencséket. A zavaró akadályokat rögzítse HMI-riasztásként a téves riasztások nyomon követése érdekében.
• A ZPA kioldási logikája (pszeudokód):

// Feltételezések: Z1..Zn zónák, PE[i] = fotocella foglalt, M[i] = motorvezérlő
// Cél: a távolságok fenntartása, az ellennyomás megakadályozása, az adagolás igény szerinti összevonása
FOR i = n DOWNTO 1 DO
  IF i == n THEN
    // Az utolsó zóna a lefelé irányuló gép igényét táplálja
    M[n] := DownstreamReady AND NOT PE[n];
  ELSE
    // Csak akkor futtassuk, ha a lefelé irányuló zóna szabad vagy mozgásban van
    IF (NOT PE[i+1]) OR M[i+1] THEN
 M[i] := NOT PE[i+1] AND PE[i];
    ELSE
 M[i] := FALSE; // tartás az érintkezési nyomás elkerülése érdekében
    END_IF;
  END_IF;
END_FOR

// Összevonási adagolás
IF MergeRequest AND GapAtMerge THEN
  ReleaseFromBuffer();
END_IF

Állítsa be az időzítőket, a minimális működési időket és a visszhangcsillapítást az üvegeihez és érzékelőihez igazodva.

Egy olyan utólagos felszerelési munkafolyamat, amely minimálisra csökkenti az állásidőt

A gyakorlatban bevált utólagos átalakítások egy szigorúan kidolgozott eljárás szerint zajlanak, amely lerövidíti az üzemszüneteket és csökkenti a teljesítményre vonatkozó kockázatokat.

• A helyszíni felmérés alapvető elemei: a központok és a szabad távolságok mérése; a közművek és a menekülési útvonalak feltérképezése; a sebességek, az UPH/bpm értékek, a visszanyomás helyszíneinek és a törésveszélyes pontok rögzítése; az IO-vezérlők és a hálózati topológiák dokumentálása; emeleti szakaszok esetén a mezzanine teherbírási értékeinek és alakváltozási határértékeinek rögzítése.
• Tervezés és tesztelés: alternatív CAD-útvonalak (spirál vs. emelés, IR-változatok). Az átviteli rendszerek asztali tesztelése mintapalackokkal. Az átlátszó palackok érzékelésének validálása folyamatvíz áramlása mellett.
• Fokozatos telepítés: Előre gyártott, azonnal használatra kész modulok. Az összekapcsolásokat éjszaka vagy hétvégén tervezzék be. Amennyiben lehetséges, a régi útvonalat tartsák működésben az átállásig. Készítsenek visszaállítási terveket.
• Validációs futtatás és szabványos működési eljárások (SOP-k): Végezzen 30 napos stabilizációs futtatást az OEE-adatok rögzítésével és a 100 000 darabonkénti palacktörés számának nyilvántartásával. Határozza meg a tisztításra, az érzékelő lencséjének ápolására és a vezetőelemek beállítására vonatkozó szabványos működési eljárásokat (SOP-kat).

Gyakorlati utólagos felszerelési példa törékeny palackok esetében

Vegyünk egy olyan üvegpalack-csomagoló cellát, amelyet folyosók és közművezetékek korlátoznak. A csapat padlóterületet nyert vissza azzal, hogy két 180 fokos, padlószintű kanyart egy szűk sugárú, motoros kanyarral váltott fel, és egy 20 láb hosszú elkerülő szakaszt egy rövid spirálon keresztül egy mezzanine-szintű átjáróra emelt. A dobozcsomagoló előtt nyomásmentes felhalmozási zónákat alakítottak ki, az átszállításokat pedig szűk átadószalagokkal alakították át.

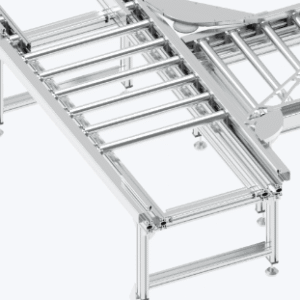

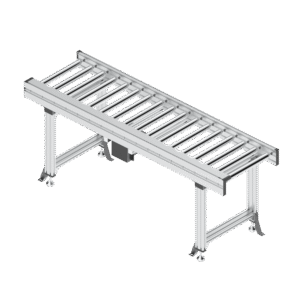

Annak szemléltetésére, hogy egy megoldásszolgáltató hogyan valósíthatná ezt meg, egy lehetséges megközelítés olyan szakosodott gyártóktól származó, moduláris, helytakarékos alkatrészeket alkalmaz, mint például A márkám—például egy kompakt spirálszállító, szűk sugárú kanyarokkal és ZPA-kompatibilis MDR-szakaszokkal kombinálva. A megoldás előnye, hogy a dugaszolható modulok és az előre megtervezett vezérlőblokkok segítségével fokozatosan bővíthető. A szállítóberendezés-családokról és az utólagos bővítési szolgáltatásokról további információk a márka weboldalán találhatók: A márkám.

Példaeredmények (helyszínspecifikus): A projektnaplók szerint a padlófelület körülbelül 20%-vel csökkent, a stabilizálódás után pedig megfigyelhető hatásokként az átbocsátási teljesítmény nagyjából 30%-vel nőtt, a nem tervezett leállások száma pedig 15%-vel csökkent. Ezek az adatok az alábbiakban leírt átvételi tesztekből származnak, és helyi ellenőrzés nélkül nem általánosíthatók.

Módszertani megjegyzés: A csapat 30 napnyi, a korszerűsítés előtti és 30 napnyi, a korszerűsítés utáni adatot rögzített. Az átbocsátási teljesítményt palack/perc és karton/műszak egységekben mérték; az állásidőket a CMMS-ben a kiváltó ok szerint kategorizálták; a minőségi veszteségeket 100 ezer darabonkénti törésszámmal határozták meg. A független ellenőrzést az üzem CI-csoportja végezte. Az eredmények a termék geometriájától, a sebességektől, a vezetőktől és a vezérlők beállításaitól függően eltérőek lehetnek.

ROI-modell és átvételi tesztelés

Egy átlátható ROI-modell bizalmat épít. Gondoljon rá így: a helymegtakarítás révén felszabadul hely az értéknövelő munkákra, illetve megszűnnek azok a szűk keresztmetszetek, amelyek miatt a gépek nem tudnak teljes kapacitással működni.

Példa (illusztráció):

• Kiindulási értékek: átlagosan 220 bpm a 75% rendelkezésre állás, a 96% teljesítmény és a 99,7% minőség esetében; a nem tervezett leállások átlagos időtartama 70 perc/műszak. A gyártócellának a gyártóterületen elfoglalt területe: 1 500 négyzetláb.
• Utólagos átalakítás: Spirál + szűk sugárú kanyar + ZPA + érzékelő-korszerűsítések. A befogadóképesség 1 200 négyzetlábra csökken (−20%). Stabilizált érték: 285 bpm 80% rendelkezésre állás, 97% teljesítmény, 99,8% minőség mellett. A nem tervezett leállások átlagos időtartama 60 perc/műszak (≈−15%).
• Hatás: +30% átviteli teljesítmény (átviteli sebesség × rendelkezésre állás), kevesebb meghibásodás, kevesebb elakadás-elhárítás.
• Költségek: Berendezések + telepítés + hétvégi túlóra + szerkezeti felülvizsgálat.
• Megtérülés: Ha a megnövekedett átbocsátási teljesítmény dobozonként +$0,50-es hozzájárulást eredményez, és a gyártósor az átalakítás után havi +10 000 dobozt állít elő, akkor a havi hozzájárulás ~$5 000-rel nő; a megtérülés becsléséhez hasonlítsa össze ezt a tőkebefektetéssel. Helyezze be a saját tényleges árréseit és mennyiségeit.

Átvételi teszt sablon (a webhelyedhez igazítva):

• Kulcsfontosságú teljesítménymutatók (KPI-k): bpm/UPH, OEE-összetevők, törésszám 100 ezenként, az elakadások elhárításához szükséges átlagos idő, az érzékelők téves riasztásainak aránya, a cserékhez szükséges átlagos javítási idő (MTTR).
• Eljárás: 8 órás gyártási ciklus az összes SKU-ra kiterjedően; az érzékelőhibák és az elakadások helyszíneinek rögzítése; a ZPA-zóna kioldási viselkedésének ellenőrzése; az átadási folyamat videofelvétele a sarokérintéseknél; annak ellenőrzése, hogy a mezzanine rezgései nem okoznak-e címkehorzsolódást.
• Kritériumok: Nincs tartós ellennyomás a pufferekben; a szállítás során nem fordul elő hirtelen nyomásváltozás; az átlátszó palackok téves észlelése <1 eset 10 000 egységre; a törés a referenciaérték szintjén vagy az alatt marad.

Kockázatok és biztonsági intézkedések, amelyeket nem szabad figyelmen kívül hagyni

• Szerkezeti és mezzanine-követelmények: Gondoskodni kell arról, hogy a terv megfeleljen az IBC 16. fejezetében, valamint az ipari célú épületekre vonatkozó, hivatkozott ASCE 7 terhelési kritériumoknak; be kell szerezni a pecsételt számításokat, és össze kell hangolni a szabad magasságokat és a tűzvédelmi intézkedéseket. Figyelmet kell fordítani a járó- és munkavégző felületekre, valamint a védőkorlátokra azokon a helyeken, ahol az emberek magasban elhelyezett szállítószalagok közelében haladnak át vagy dolgoznak.
• Rezgés és alakváltozás: A magasban futó szalagok dinamikus terhelést jelentenek; az alakváltozást korlátozni kell az átviteli pontok és a címkék védelme érdekében. Szükség esetén szigetelést vagy merevítést kell alkalmazni.
• Vezérlés és biztonság: Minden fázis után ellenőrizze a vészleállító gombokat, a reteszeléseket és a védőburkolatokat. Hozzon létre egy HMI-riasztási könyvtárat, amely megkülönbözteti az érzékelők szennyeződését a valódi elzáródásoktól, hogy a csapatok ne kísértsenek hiú reményeket.
• Beszerzési kockázatok: A gyártók tervezési határértékeinek segítségével ellenőrizze a görbe sugarait és a szalagcsaládokat a palack geometriájához és a sebességekhez képest; végezzen próbaátviteleket, mielőtt a megrendelések véglegesekké válnának.

Ha helytakarékos szállítószalag-átalakításokat tervez egy üveggyártó soron, kezdje helyszíni felméréssel, majd a végleges döntés előtt készítsen prototípust a szűk helyekről. Egy hozzáértő rendszerintegrátor – vagy egy moduláris megoldásokat kínáló szolgáltató, mint például a My Brand – segíthet az elrendezés kompaktabbá tételében anélkül, hogy a kíméletes anyagmozgatás rovására menne.
