LP/B szíj-emelő
Paraméter-előírások
| A munkadarab-paletta szélessége (mm) | 160, 240, 320, 400, 480, 560, 640 (Testreszabási lehetőség) |
|---|---|
| A munkadarab-paletta hossza (mm) | 160, 240, 320, 400, 480, 560, 640 (Testreszabási lehetőség) |
| A szállítószalag hossza (mm) | L = Lwt + 150 |
| Megengedett maximális terhelés (kg) | 30 |
| A felső szalag szállítási magasságtartománya (mm) | ≤1500 |
| Az alsó szint szállítószalagjának magasságtartománya (mm) | ≥350 |
| A felvonó sebessége (mm/s) | ≤500 |
| A szállítószalag névleges sebessége (m/perc) | 0, 6, 9, 12, 15, 18 (V=0 azt jelenti, hogy nincs motor) |
| A felvonó motorjának típusa | Szervomotor (beleértve az impulzusos típusú szervohajtást is) |
| Szállítószalag-motor típusa | Lépésmotor (I/O típusú lépésmotor-vezérlővel együtt) |
| A motor felszerelési helye | ML (bal középen), MR (jobb középen) |
| A szervomotor üzemi feszültsége | Váltakozó áram: 220 V (egyfázisú) |
| A léptetőmotor üzemi feszültsége | Egyenáram: 48 V, 3,8 A (más üzemi feszültségek beállítása is lehetséges) |
| Működési frekvencia | 50 Hz |
Részletek

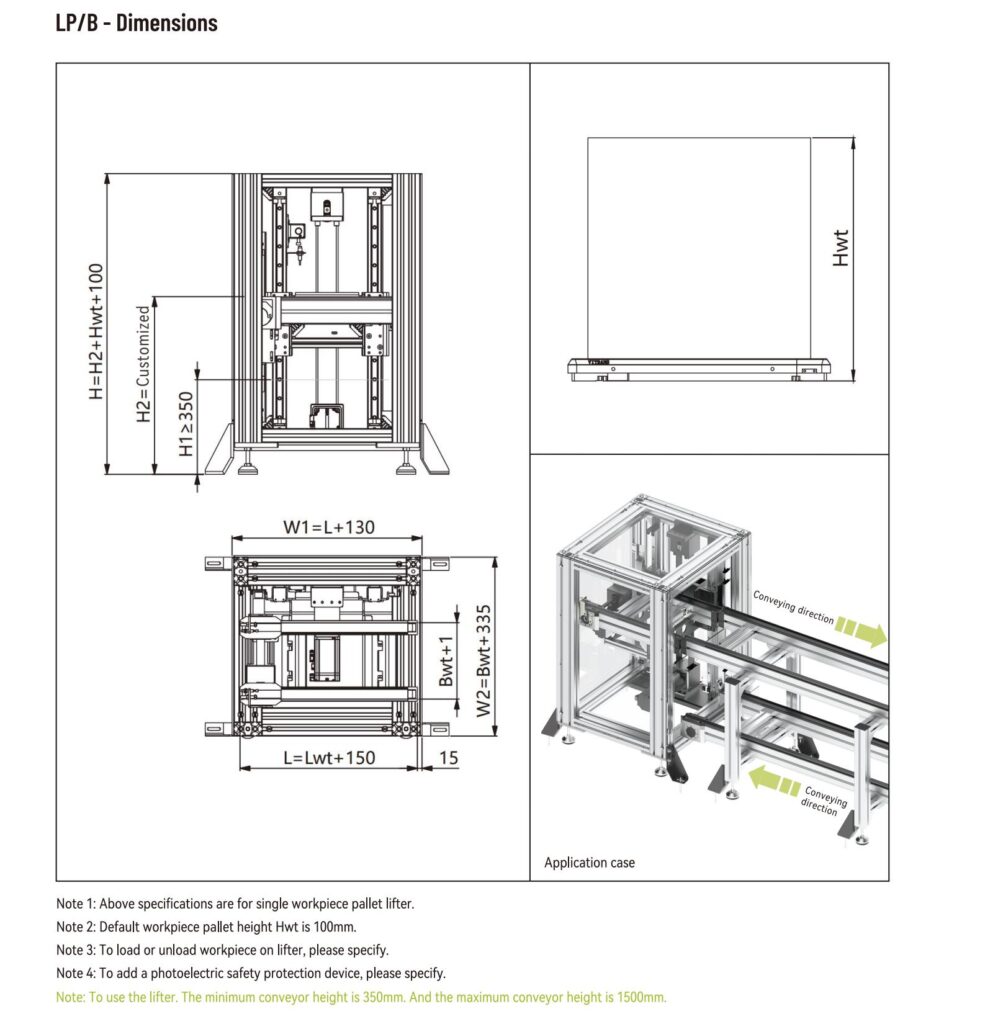

LP/B Pallet conveyor servo lifter
- 1. megjegyzés: A fenti műszaki adatok egy munkadarabos raklapemelőre vonatkoznak.
- Note 2: Default workpiece pallet height Hwt is 100mm.
- Note 3: To load or unload workpiece on lifter, please specify.
- Note 4: To add a photoelectric safety protection device, please specify
- Note: To use the lifter. The minimum conveyor height is 350mm. And the maximum conveyor height is 1500mm.
Főbb előnyök:
- Az emelés során alacsony terhelés
- Alacsony zajszint működés közben
- Tiszta és könnyen karbantartható
- Moduláris kialakítás a gyors felszerelés érdekében
- Visszafelé történő működés megengedett
- kompakt méret a helymegtakarítás érdekében
Halmozott
- Szalagszállító rendszer
- Láncos szállítóberendezés
Vitrans Servo Lifter in Pallet Conveyor Systems
In the realm of Pallet Conveyor Systems, precision and adaptability are paramount. Vitrans introduces the Servo Lifter, a technological marvel designed to revolutionize Pallet Handling with its seamless vertical movements. Driven by a servo motor and timing belt, the Servo Lifter’s upward and downward motions are orchestrated with precision, ensuring accurate positioning and a myriad of benefits for your conveyor systems.
