자동차 조립 라인 현대화: 엔진 및 변속기용 고부하 체인 팔레트 컨베이어의 장점

자동차 조립 라인 현대화: 엔진 및 변속기용 고부하 체인 팔레트 컨베이어의 장점

날짜: 2026년 1월 16일
카테고리: 자동차 파워트레인 / 중공업 자동화

자동차 조립 공장을 운영하신다면, 파워트레인을 이동시킬 때 겪는 특유의 골칫거리를 잘 아실 것입니다. 엔진과 변속기는 단순히 무거운 것뿐만 아니라 구조가 복잡하고, 대개 가공유로 뒤덮여 있으며, 조립 과정에서 절대적인 안정성이 요구됩니다. 기존의 롤러 컨베이어나 경량 벨트는 이러한 조건에서 종종 고장을 일으켜 벨트 미끄러짐을 유발하고, 잦은 유지보수 중단 시간을 초래합니다.

2026년 및 그 이후를 위한 해결책은 다음으로의 업그레이드입니다. Vitrans 고부하용 체인 팔레트 컨베이어. 이러한 시스템은 자동차의 “심장’이라 할 수 있는 엔진 블록과 변속기를 견고하고 정밀하게 지지하도록 설계되었습니다.

맞춤형 고정 장치에 장착된 V6 엔진 블록을 취급하는 Vitrans 체인 팔레트 시스템.

이 가이드에서는 불필요한 정보를 걸러내고, 체인 팔레트 시스템이 파워트레인 생산 라인의 표준으로 자리 잡은 이유, 이 시스템이 가공 및 조립 공정의 가혹한 환경을 어떻게 견뎌내는지, 그리고 시스템 업그레이드를 통해 얻을 수 있는 실질적인 투자 수익률(ROI)에 대해 설명합니다. 또한 다음의 이유도 확인하실 수 있습니다. Vitrans 고부하 자동화 분야에서 엔지니어들이 가장 선호하는 제품입니다.

목차

1. 고부하용 체인 팔레트 컨베이어란 무엇인가요?

마찰에 의존하는 벨트 컨베이어와 달리, 체인 팔레트 컨베이어 산업용 강철 체인을 2가닥 또는 3가닥으로 사용하여 공작물 팔레트를 구동합니다. 이 팔레트 자체는 엔진이나 변속기를 단단히 고정하도록 설계된 견고한 고정 장치입니다.

자동차 분야에서 “헤비 듀티(Heavy-Duty)”란 해당 시스템이 개별 팔레트 하중이 다음을 초과하도록 설계되었음을 의미합니다. 150kg ~ 1,000kg 이상. 이 컨베이어들은 “마리지 라인”(파워트레인과 섀시가 결합되는 공정)과 하위 조립 라인의 중추 역할을 합니다.

2. 기존 보험 상품의 “숨겨진 비용”

공장들은 왜 오래된 롤러 컨베이어나 마찰 벨트를 교체하고 있을까요? 그 이유는 대개 다음과 같은 세 가지 비용이 많이 드는 문제로 귀결됩니다:

1. 오일 오염

엔진과 기어박스는 종종 절삭유나 방청유로 코팅되어 있습니다. 벨트 컨베이어에서 기름은 미끄러짐을 유발합니다. 벨트는 회전하지만 무거운 하중은 움직이지 않습니다. 체인 시스템은 긍정적인 추진력 스프로킷—오일은 스프로킷의 구동력에 영향을 미치지 않습니다.

2. 위치 오차

로봇은 엔진 블록에 볼트를 토크 값에 맞춰 조여야 합니다. 컨베이어의 “편차’로 인해 팔레트가 목표 위치에서 단 1mm만 벗어나도 로봇에 오류가 발생합니다. 이로 인해 전체 라인이 중단됩니다.

3. 마모 및 손상

무거운 하중은 고무 벨트를 늘어나게 합니다. 반면 강철 체인은 신장률이 거의 없기 때문에, 생산 라인의 장력을 재조정하기 위해 매주 생산을 중단할 필요가 없습니다.

3. 엔진 및 변속기 운송의 주요 장점

Vitrans 체인 팔레트 시스템으로 전환하면 생산 현장에 즉각적인 이점을 가져다줍니다:

강성과 안정성

강철 체인은 견고한 지지대를 제공합니다. 로봇이 하향 힘을 가할 때(예: 베어링을 누르거나 실린더 헤드 볼트를 조일 때), 이 체인은 고무 벨트처럼 “튀어오르지” 않습니다. 이를 통해 조립 품질이 향상됩니다.

축적 능력

생산 라인은 결코 완벽하게 균형을 이루지 못합니다. 한 작업 스테이션의 작업 속도가 바로 다음 스테이션보다 느릴 수도 있습니다. Vitrans는 적재 롤러 체인. 이를 통해 체인은 (스토퍼에 의해 고정된) 정지된 팔레트 아래에서도 과도한 마찰이나 열을 발생시키지 않고 원활하게 작동할 수 있습니다.

가혹한 환경에서의 내구성

강철 체인은 날카로운 금속 부스러기, 오일, 그리스에도 영향을 받지 않습니다. PVC 벨트라면 한 달 만에 산산조각이 나버릴 정도로 더러운 가공 환경에서도 수년 동안 작동할 수 있습니다.

4. 대형 조립용 Vitrans 구성

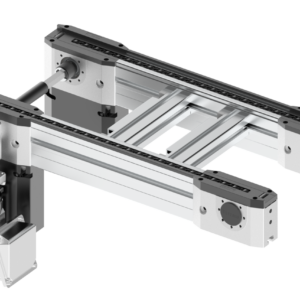

1. 축적 체인 시스템
조립 라인의 표준입니다. 체인 내부의 자유롭게 회전하는 롤러 덕분에 저압 축적이 가능합니다.

가장 적합한 용도: 버퍼링이 필요한 메인 어셈블리 루프.

2. 다이렉트 드라이브 체인 시스템
무거운 팔레트를 멈추지 않고 장거리로 이동시키기 위한 간단하면서도 견고한 솔루션입니다.

가장 적합한 용도: 머시닝 센터와 세척 스테이션 간의 이송.

3. 고부하용 리프트 및 이송 장치
이 모듈들은 무거운 팔레트를 들어 올려 90도 회전시켜 지선으로 이송합니다. Vitrans는 500kg 하중이 가해질 때 발생하는 동적 충격을 견딜 수 있도록 보강된 캠 리프트가 장착된 이 모듈들을 설계합니다.

가장 적합한 용도: 루프 재작업 및 병렬 처리 라인.

5. 비교: 체인 vs. 롤러 vs. 오버헤드

주요 기능동력 구동 롤러 컨베이어고가 모노레일Vitrans 체인 팔레트
위치 측정 정확도낮음 (미끄러짐 문제)미디엄 (스윙 문제)매우 높음 (+/- 0.05mm)
적재 안정성중간낮음 (로딩 중 멈춤)높음 (아래에서 지지됨)
내유성중간높음훌륭합니다
접근성좋아요열악한 (간접비)좋음 (로봇이 정상에 도달할 수 있음)
유지보수높음 (모터/벨트가 많음)높음 (안전 위험)낮음 (단일 구동 모터)

6. ROI: 안정성의 가치 산정

고강도 체인 시스템으로 업그레이드하는 것은 투자이지만, 투자 회수 기간은 대개 14개월 미만. 비용 절감 요인은 다음과 같습니다:

  • 유지보수 인력 절감: 더 이상 매주 벨트 장력 조절이나 트랙 정렬 조정을 할 필요가 없습니다.
  • 부품 보호: 정밀한 정지 기능 덕분에 로봇이 고가의 엔진 블록에 부딪히는 일이 없습니다.
  • 연면적: Vitrans 시스템은 콤팩트하여 좁은 코너도 원활하게 통과할 수 있어, 공장 내 귀중한 공간을 확보할 수 있습니다.

7. 제조사 소개: Vitrans Conveyor

Vitrans 당사는 단순한 카탈로그 공급업체가 아니라, 자동차 산업을 위한 엔지니어링 파트너입니다. 당사는 “생산 라인 중단”이 분당 수천 달러의 손실을 초래한다는 사실을 잘 알고 있습니다.

자동차 업계 1위 기업들이 Vitrans를 선택하는 이유:

  • 중공업: 당사의 프로파일은 더 두껍게 제작되었으며, 충격 하중을 견딜 수 있도록 최고 수준의 공급업체에서 체인을 조달하고 있습니다.
  • 맞춤형 팔레트: 당사는 고객님의 특정 엔진 블록이나 변속기 케이스에 맞도록 공작물 홀더(팔레트)를 설계합니다.
  • 전 세계 호환성: 당사의 시스템은 보쉬, 지멘스, 미쓰비시의 제어 시스템과 원활하게 연동됩니다.

8. 사양 요약

매개변수사양
최대 적재량팔레트당 최대 1,500kg
컨베이어 속도분당 최대 20미터
재현성± 0.05mm (위치 결정 장치 포함)
체인 유형강재 축적 / 듀플렉스 롤러
환경유분, 먼지, 고온 환경에 적합

9. 자주 묻는 질문 (FAQ)

1. 이 체인 시스템은 기름기가 많은 환경에서도 문제없이 작동할 수 있습니까?

네. 이것이 벨트 대신 체인을 선택해야 하는 주된 이유입니다. 오일은 미끄러짐을 유발하는 오염 물질이 아니라, 강철 체인의 윤활제 역할을 합니다.

2. 정비 주기는 어떻게 되나요?

지속적인 관리가 필요한 벨트와 달리, 스틸 체인은 일반적으로 교대 근무 주기에 따라 몇 달에 한 번씩 장력 점검과 윤활만 하면 됩니다.

3. 이 장치를 기존 라인에 개조하여 설치할 수 있습니까?

물론입니다. Vitrans는 모듈식 알루미늄 프로파일을 사용합니다. 고객님의 기존 레이아웃에 딱 맞아떨어지는 부품을 설계하여, 문제가 있는 구역만 교체하거나 라인을 연장할 수 있습니다.
