PU-Heb- und Positioniereinheit | Palettenpositioniereinheit | Heben und Positionieren
Die Hebe- und Positioniereinheit kann die Werkstückpalette anheben, um sie vom Fördermedium zu entfernen, und die Werkstückpalette präzise positionieren.
Parameterspezifikationen
| Breite der Werkstückpalette (mm) | 160,240,320,400,480,560,640 |
|---|---|
| Länge der Werkstückpalette (mm) | 160,240,320,400,480,560,640 |
| Kombinationsmöglichkeiten (mm) | 160 × 160, 240, 320 |
| Kombinationsmöglichkeiten (mm) | 240 × 160, 240, 320, 400, 480 |
| Kombinationsmöglichkeiten (mm) | 320 × 160, 240, 320, 400, 480, 560, 640 |
| Kombinationsmöglichkeiten (mm) | 400 × 240, 320, 400, 480, 560, 640 |
| Kombinationsmöglichkeiten (mm) | 480 × 320, 400, 480, 560, 640 |
| Kombinationsmöglichkeiten (mm) | 560 × 320, 400, 480, 560, 640 |
| Kombinationsmöglichkeiten (mm) | 640 × 320, 400, 480, 560, 640 |
| Zulässige Höchstlast (kg) | 30 (Unterstützung bei der Anpassung) |
| Wiederholgenauigkeit (mm) | ±0,1 |
| Hubhöhe (über Förderebene) (mm) | 2.5 (Unterstützung von Anpassungen) |
| Zylinderbohrungsdurchmesser (mm) | 32 / 40 / 50 (abhängig von der Länge der kurzen Kante) |
| Angepasster Förderertyp | BC2/AC2/PC2 |
Details

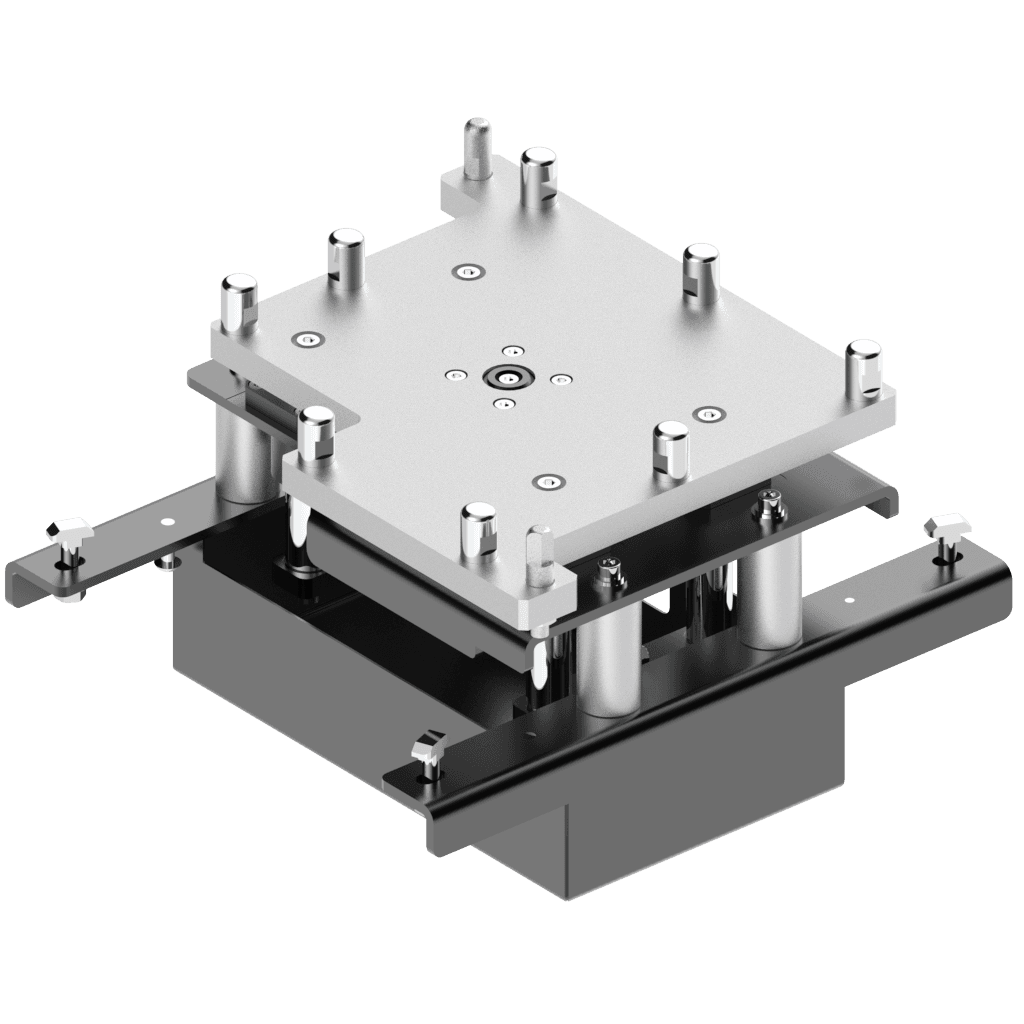

PU2 Palettenpositioniereinheit
- Palettenbreite in Transportrichtung /mm:t160, 240, 320, 400, 480, 640, 800 (160u2264Bwtu2264800)
- Palettenlänge in Transportrichtung /mm:t160, 240, 320, 400, 480, 640, 800 (160u2264Bwtu2264800)
- Zulässige maximale Belastung / kg:30 oder nach Wunsch
- Hubhöhe:2,5 mm oder nach Maß
- Hubantrieb:Zylinder
- Positioniergenauigkeit: u00b10,1 mm
- Magnetschalter:Einschließlich
- Magnetventil:mit Ausnahme von
So finden Sie das passende Produkt für den Maschinenbetrieb in Palettenfördersystemen
Eine Hebe- und Positioniereinheit ist ein Mechanismus, der zum Positionieren von Paletten dient. Wenn der Produktionsprozess von Maschinen oder Roboterarmen ausgeführt wird, müssen alle Werkstücke präzise positioniert werden, da es andernfalls zu Betriebsfehlern kommen kann.
