タイミングベルトコンベアシステムによる電子機器組立の精度向上

日付： 2025年10月
カテゴリ： 電子機器製造／SMT自動化

において、ミクロンレベルの精度を実現する 電子機器の組立 これは、スマートフォン、自動車用ECU、医療機器のメーカーにとっての新たな標準です。部品が小型化し、集積度が高まるにつれ、許容誤差はほぼゼロに近づいています。そこで Vitrans タイミングベルト式コンベヤシステム ここでその真価が発揮される――従来の摩擦ベルトをポジティブドライブ方式の精密駆動に置き換えることで、正確な位置決めと静電気放電（ESD）対策を確保する。.

この包括的なガイドでは、タイミングベルト技術がいかにして組立精度を向上させるか、SMTラインで考慮すべき重要な要素、標準的なコンベアとのコストパフォーマンス比較、そして最新のエレクトロニクス工場におけるROIについて解説しています。また、特集コーナーでは以下の内容を取り上げています。 ヴィトランズ, 、精密自動化のパートナー。.

目次

• 1. タイミングベルトコンベヤシステムとは何ですか？
• 2. 電子機器製造における精度への課題
• 3. PCBおよび3Cアセンブリの最適化における重要な要素
• 4. 電子機器向けヴィトランズ・コンベヤーの種類
• 5. タイミングベルトと平ベルト・チェーンの比較：性能比較
• 6. ROI：精密コンベヤが投資に見合う理由
• 7. 注目メーカー：Vitrans Conveyor
• 8. 電子部品用コンベヤーの仕様概要
• 9. よくある質問（FAQ）

1. タイミングベルトコンベヤシステムとは何ですか？

A タイミングベルトコンベヤ 歯付きベルト（多くの場合、スチールやケブラーのコードで補強されている）を使用し、これが歯付きプーリーと噛み合います。摩擦に依存し（スリップする可能性がある）標準的な平ベルトとは異なり、タイミングベルトは 前向きな意欲.

電子機器の組立という文脈において、これらのシステムは通常、次のように構成されています。 二列式パレットコンベヤ. これらは、PCB（プリント基板）や繊細な部品を載せたパレットを、ロボットによるはんだ付け、ねじ締め、あるいは光学検査が行われる正確な位置まで搬送します。.

主な特徴は以下の通りです：

• 滑りにくい動き： パレットが、ロボットが想定する位置に正確に配置されるようにします。.
• クリーンな操作： 摩擦ベルト特有の黒い粉塵が発生しない。.
• 静電気放電（ESD）耐性： 静電気による衝撃から繊細なチップを保護するために不可欠です。.

2. 電子機器製造における精度への課題

現代の3C（コンピュータ、通信、民生用電子機器）製造において、「ほぼ正確」では不十分です。ロボットは、±0.02mmという極めて厳しい公差で部品を配置する必要があります。.

お使いのコンベヤシステムに 反発 または スリッページ, 以下の問題が生じます：

1. 位置ずれのあるコンポーネント： ネジや切りくずが所定の位置に収まっていない。.
2. 誤検出： 位置決め誤差により、自動光学検査（AOI）装置が良品を不良品として判定してしまう。.
3. ジャム： ベルトの惰性により、パレットがストップゲートに激突する。.

Vitrans タイミングベルトシステム この問題を解決するために、ムーブメントをモーターの回転に機械的に連動させることで、標準的なベルトにありがちなズレを伴わずに、同期した高速のインデックス動作を実現しています。.

3. PCBおよび3Cアセンブリの最適化における重要な要素

電子機器用のコンベヤを選定する際には、 機器の費用 これは収率に次ぐ重要な要素です。以下に、重要な工学的変数を示します：

1. 再現性（位置決め精度）

コンベヤは、1サイクルごとにパレットを常に同じ位置で停止させなければなりません。Vitransのシステムは、リフト・アンド・ロケートユニットと組み合わせることで、以下の再現性を実現します。 ±0.05mm, これはロボットアームにとって極めて重要です。.

2. 静電気放電（ESD）対策

静電気は、電子機器にとって目に見えない脅威です。. Vitransのソリューション： 導電性表面のタイミングベルトと帯電防止パレット材（表面抵抗 10^6～10^9 オーム）を使用し、帯電した電荷を直ちにアースに流しています。.

3. 清浄度（クラス100／1000対応）

一般的な摩擦ベルトは、摩耗するにつれて微粒子を発生させます。一方、タイミングベルトは摩擦ではなく噛み合う仕組みであるため、空気中の粉塵を大幅に低減します。これは、ディスプレイパネルや半導体の組立工程において必須の要件です。.

4. 電子機器向けヴィトランズ・コンベヤーの種類

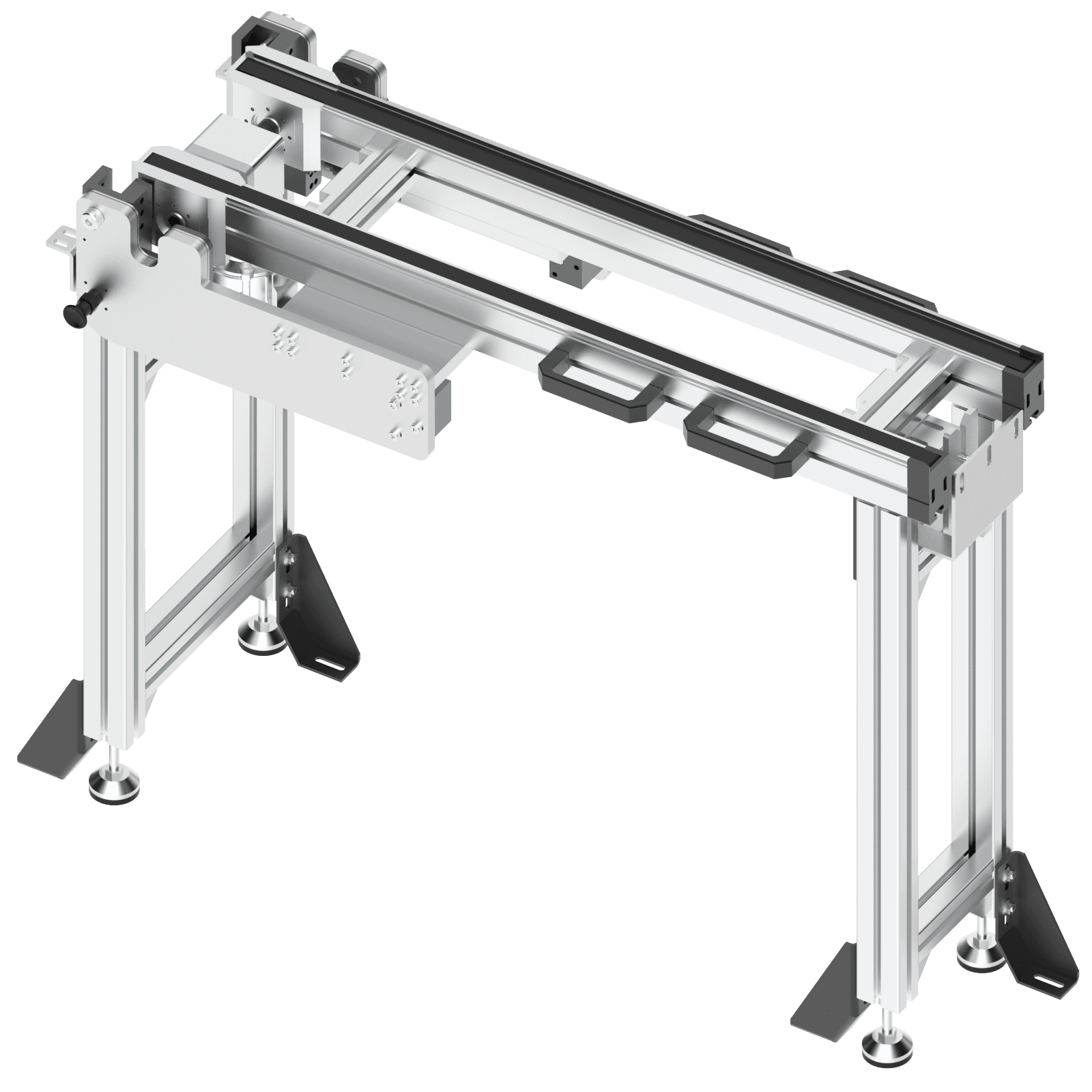

1. 2本連式タイミングベルトコンベヤ
パレット搬送における業界標準です。2本の平行なベルトがパレットの端を支え、中央部分は作業（下からのバーコードスキャンなど）ができるよう開放されています。.
最適な用途：PCB組立ライン、SMT後工程、検査ステーション。.

2. コンパクトなタイミングベルトコンベヤ
小型で軽量の部品（イヤホン、スマートウォッチ）向けに設計されています。工場内の設置スペースを節約できるよう、スリムな形状となっています。.
最適な用途：小型家電、補聴器。.

3. 垂直搬送装置（エレベーター）
タイミングベルトを利用して、空のパレットをラインの始点まで正確に垂直に持ち上げて戻します。.
最適な用途：オーバーアンダー式再循環システム。.

5. タイミングベルトと平ベルト・チェーンの比較：性能比較

6. ROI：精密コンベヤが投資に見合う理由

一方、 Vitrans タイミングベルトシステム 基本的なPVCベルトコンベアに比べて初期費用は若干高くなるかもしれませんが、投資回収（ROI）は通常、 6～9ヶ月.

そのお金はどこから来るのでしょうか？

• スクラップの削減： 高級ICが1トレイだけでも、静電気放電（ESD）による損傷や取り扱い時の落下から保護できれば、数千ドルのコスト削減につながります。.
• スループットの向上： インデックス作成の速度が速くなれば、1時間あたりの生産台数も増えます。.
• メンテナンスの手間が軽減されます： ベルトの張り直しやチェーンの潤滑によるダウンタイムがなくなるため、メンテナンスの人件費が40%削減されます。.

7. 注目メーカー：Vitrans Conveyor

ヴィトランズ, 中国に本社を置く当社は、自動搬送システム用部品の分野におけるトップクラスの専門企業です。当社は単に搬送機を販売するだけでなく、インダストリー4.0に対応した電子部品工場の基盤を提供しています。.

主な強み：

• 業界別特集： 3C（コンピュータ、通信、民生用電子機器）および自動車用電子機器分野における豊富な経験。.
• カスタマイズ： ベルトの幅、パレットのサイズ、およびESD仕様は、お客様の製品のニーズに合わせてカスタマイズいたします。.
• 互換性： 当社のモジュールは、主要なオートメーションブランドとシームレスに連携できるよう設計されています。.
• 速度： エレクトロニクス業界の急速な製品サイクルに対応するための、迅速な生産リードタイム。.

8. 電子部品用コンベヤーの仕様概要

9. よくある質問（FAQ）

1. タイミングベルトコンベヤはクリーンルームに適していますか？

はい。グリースによる潤滑を必要とせず、摩擦ベルトに比べて摩耗粒子の発生が極めて少ないため、Vitrans社のタイミングベルトコンベヤは、ISOクラス7およびクラス8のクリーンルームで広く採用されています。.

2. このシステムは静電気対策の要件に対応できますか？

もちろんです。Vitransでは、ベルト、摩耗防止ストリップ、パレットのすべてを導電性または静電気散逸性の素材で製造し、接地連続性を確保する、ESD対策に特化した構成を提供しています。.

3. これらのコンベヤはどのくらいの速度で稼働できますか？

Vitransのタイミングベルトシステムは、最大 毎分60メートル, 、ただし、安定性を確保するため、ほとんどの精密組立作業では15～30m/minの速度で行われます。.
