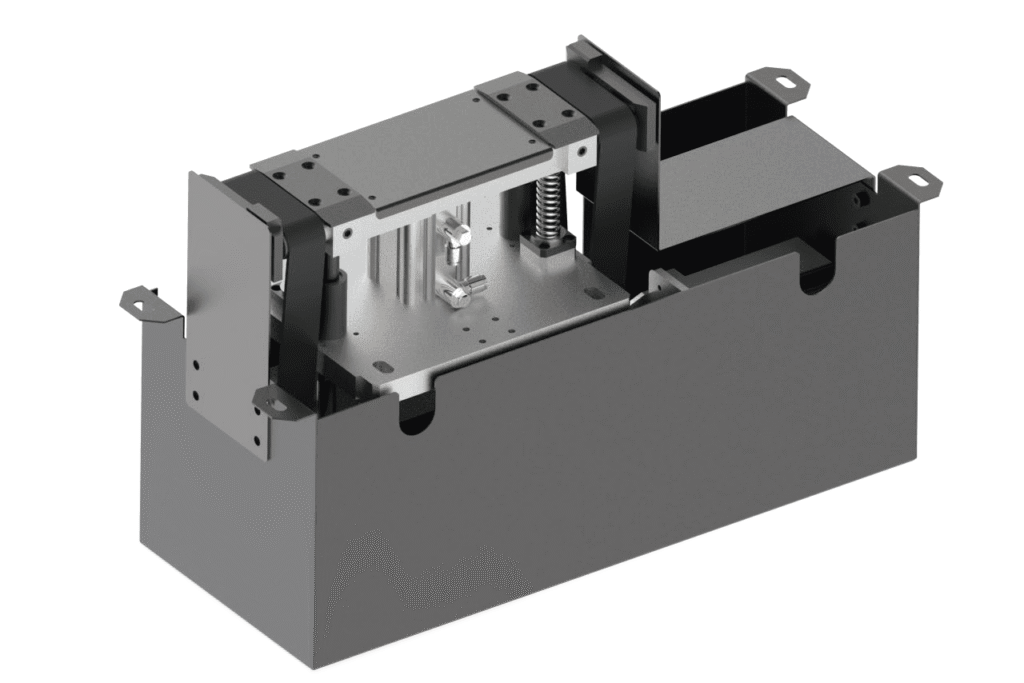

Unit Angkat dan Pemindahan ET2/S
Unit angkat dan pemindahan ET2/S mempunyai tiga kedudukan angkat. Pada kedudukan tengah, palet kerja dihentikan oleh profil panduan unit angkat dan pemindahan.
Spesifikasi Parameter
| Media konveyor | Tali timing |
|---|---|
| Lebar palet kerja (mm) | 160,240,320 |
| Panjang palet kerja (mm) | 160 |
| Pilihan gabungan (mm) | 160 x 160 |
| Pilihan gabungan (mm) | 240 x 160 |
| Pilihan gabungan (mm) | 320 x 160 |
| Diameter silinder angkat (mm) | 32 |
| Jenis motor | Motor stepper |
| Tork keluaran motor (N·m) | 9.4 |
| Penggerak stepper | Jenis I/O |
| Voltan kerja | 48V DC |
| Arus dinilai | 3.8A |
| Beban maksimum dibenarkan | 30kg |
| Ketinggian angkat | 10mm |
Diagram Dimensi
