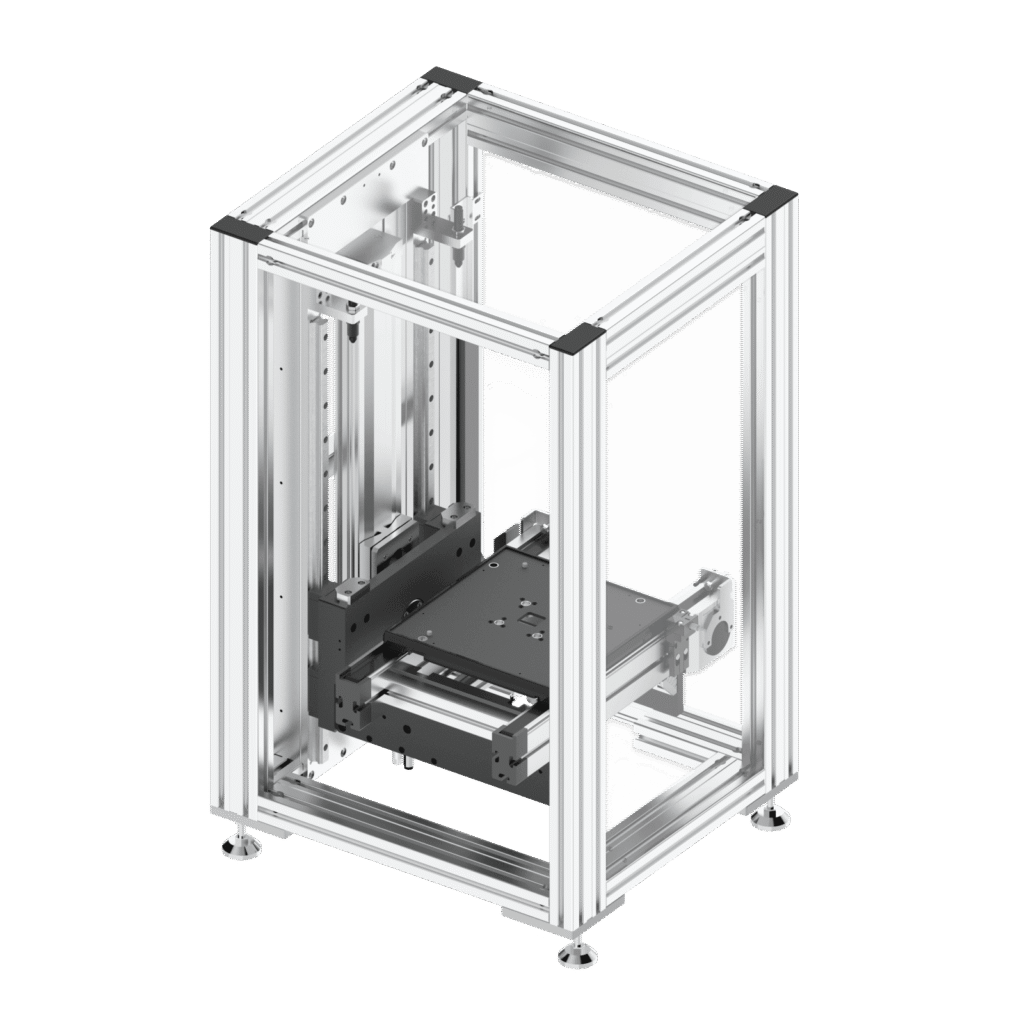

Elevador pneumático LP/P
Especificações dos parâmetros
| Largura do palete da peça (mm) | 160, 240, 320, 400, 480, 560, 640 (Personalização disponível) |
|---|---|
| Comprimento do palete da peça (mm) | 160, 240, 320, 400, 480, 560, 640 (Personalização disponível) |
| Comprimento da correia transportadora (mm) | L = Lwt + 150 |
| Carga máxima permitida (kg) | 30 |
| Intervalo de altura do transportador da camada superior (mm) | ≤1500 |
| Intervalo de altura do transportador da camada inferior (mm) | ≥350 |
| Velocidade do elevador (mm/s) | ≤300 |
| Diâmetro do furo do cilindro de elevação (mm) | 50 |
| Pressão nominal de funcionamento do ar | 0,4～0,8 MPa |
| Velocidade nominal do transportador (m/min) | 0, 6, 9, 12, 15, 18 (V = 0 significa que não há motor) |
| Tipo de motor | Motor de passo (incluindo controlador de motor de passo do tipo E/S) |
| Local de montagem do motor | ML (centro-esquerda), MR (centro-direita) |
| Tensão de funcionamento | CC: 48 V, 3,8 A (possibilidade de personalização de outras tensões de funcionamento) |
Detalhes
Elevador pneumático para transportador de paletes LP/P Especificações:
- Largura do palete no sentido do transporte /mm:t160, 240, 320, 400, 480, 640, 800 (160u2264Bwtu2264800)
- Comprimento do palete no sentido do transporte /mm:t160, 240, 320, 400, 480, 640, 800 (160u2264Bwtu2264800)
- Carga máxima permitida / kg:30
- Acidente vascular cerebral:Personalizado
- Acionamento de elevação:cilindro
- interruptores magnéticos:incluindo
- Velocidade de elevação: 300 mm/s
- Unidade de transferência:Motor de passo
- Velocidade nominal /(m/min):t6, 9, 12, 15, 18
- Tensão de entrada:t48 VCC/3,8 A
Principais vantagens:
- elevada relação desempenho-preço
- Estável e fácil de controlar
- Fácil de limpar e de manter
- Conceção modular para uma instalação rápida
- Operação em marcha-atrás permitida
- tamanho compacto para poupar espaço
