LP/X Stepping Lifter
Технические характеристики параметров
| Ширина поддона для заготовки (мм) | 160, 240, 320, 400, 480, 560, 640 (возможность настройки) |
|---|---|
| Длина поддона для заготовки (мм) | 160, 240, 320, 400, 480, 560, 640 (возможность настройки) |
| Длина конвейера (мм) | L = Lwt + 150 |
| Максимальная допустимая нагрузка (кг) | 30 |
| Максимально допустимая нагрузка на каждую ступень (кг) | 10 |
| Длина шага | 200,250 |
| Диапазон высоты | 350 ≤ высота верхнего и нижнего конвейеров < 1600 |
| Скорость подъема (мм/с) | ≤500 |
| Номинальная скорость конвейера (м/мин) | 0, 6, 9, 12, 15, 18 (V = 0 означает отсутствие двигателя) |
| Тип подъемного двигателя | Сервомотор (включая импульсный сервопривод) |
| Тип двигателя конвейера | Шаговый двигатель (включая шаговый привод с интерфейсом ввода-вывода) |
| Место установки двигателя | ML (в центре слева), MR (в центре справа) |
| Рабочее напряжение сервомотора | Переменный ток: 220 В (однофазный) |
| Рабочее напряжение шагового двигателя | Постоянный ток: 48 В, 3,8 А (возможна настройка других рабочих напряжений) |
| Рабочая частота | 50 Гц |
| Механизм подачи — диаметр рабочего цилиндра (мм) | 25 |
| Механизм подачи — Диаметр отверстия вращающегося цилиндра (мм) | 50 |
| Механизм подачи — усилие толкания (Н) | 120 |
| Механизм подачи — Рабочее давление воздуха в цилиндре | 0,4–0,8 МПа |
Подробности
Подъемник с непрерывным конвейером для поддонов LP/X
- Примечание 1: Приведенные выше технические характеристики относятся к подъемнику с одним поддоном для заготовки.
- Примечание 2: Ход шагового подъемника должен быть целым кратным 200 мм или 250 мм.
- Примечание 3: Стандартная высота паллеты для заготовки Hwt составляет 100 мм. Если шаг составляет 200 мм, высота паллеты для заготовки Hwt не может превышать 100 мм.
- Примечание 4: Пожалуйста, укажите, требуется ли погрузка или разгрузка заготовки на подъемнике.
- Примечание 5: Для установки фотоэлектрического устройства безопасности, пожалуйста, укажите

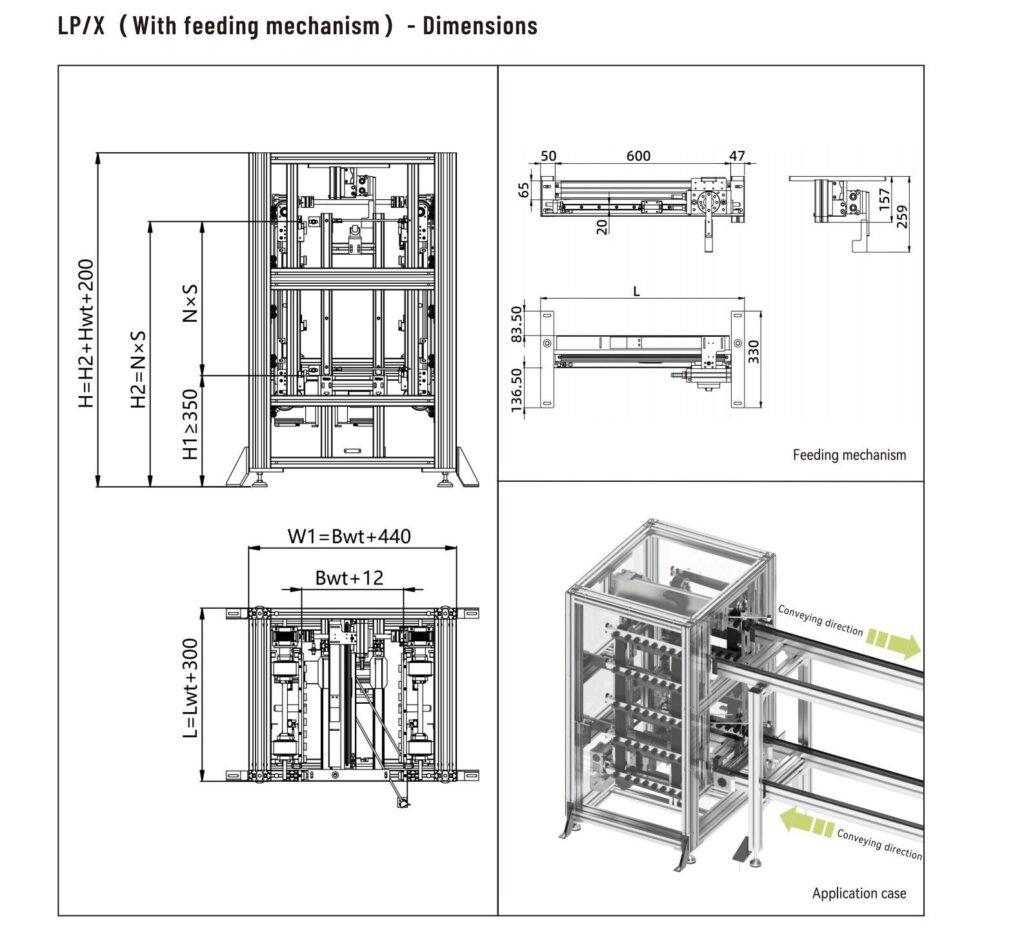

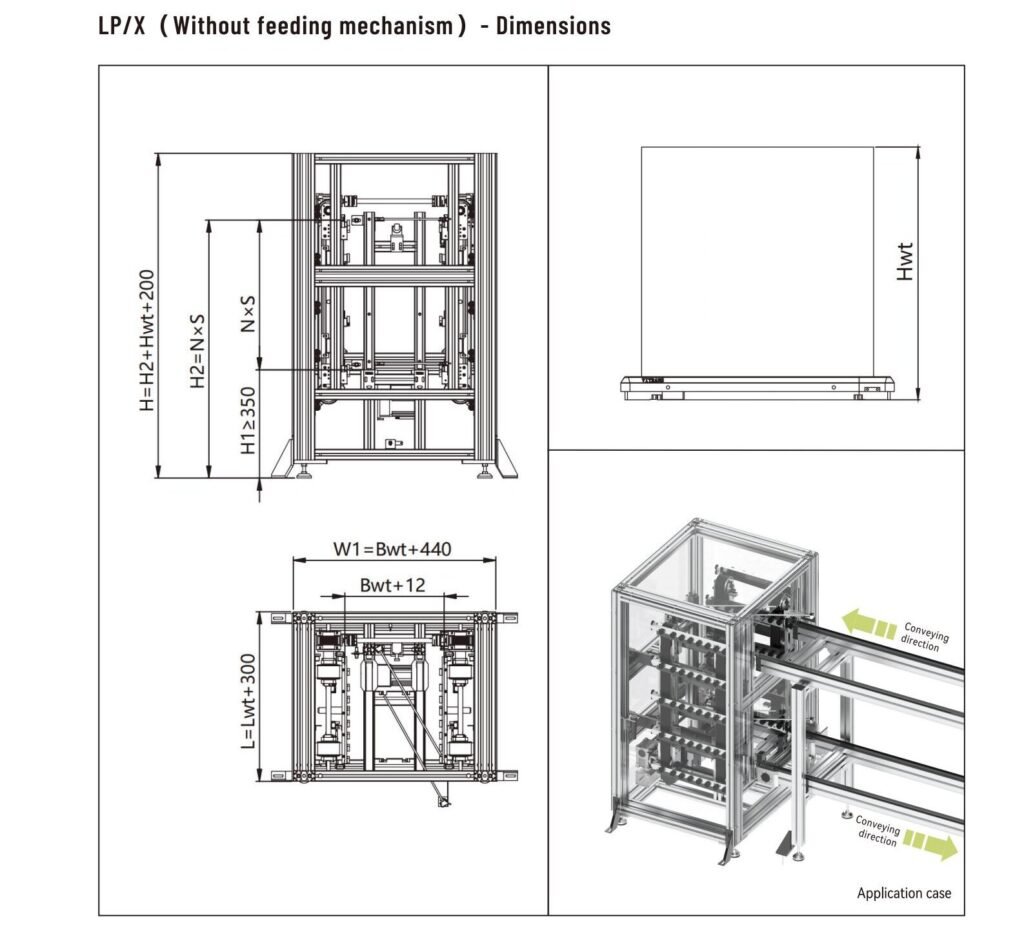

- Примечание: Для использования подъемника минимальная высота конвейера должна составлять 350 мм, а максимальная — 1600 мм. N обозначает количество ступеней, S — расстояние между ступенями, а N × S — ход подъемника.
Основные преимущества:
- Короткое время цикла: 1,5–2,5 секунды
- Низкая нагрузка при подъеме
- Низкий уровень шума во время работы
- Простота в уходе и очистке
- Модульная конструкция для быстрой установки
- компактные размеры, позволяющие сэкономить место
Оптимизация времени цикла для высокоскоростных конвейерных систем для поддонов
Подъемник для поддонов с коротким циклом работы знаменует собой кардинальное изменение в мире конвейер для поддонов систем. Благодаря оригинальному решению с использованием нескольких держателей роликов он не только преодолевает ограничения традиционных подъемников, но и выводит эффективность работы на новый уровень. В условиях, когда время имеет решающее значение, этот подъемник устанавливает новый стандарт скорости, универсальности и бескомпромиссной производительности.
