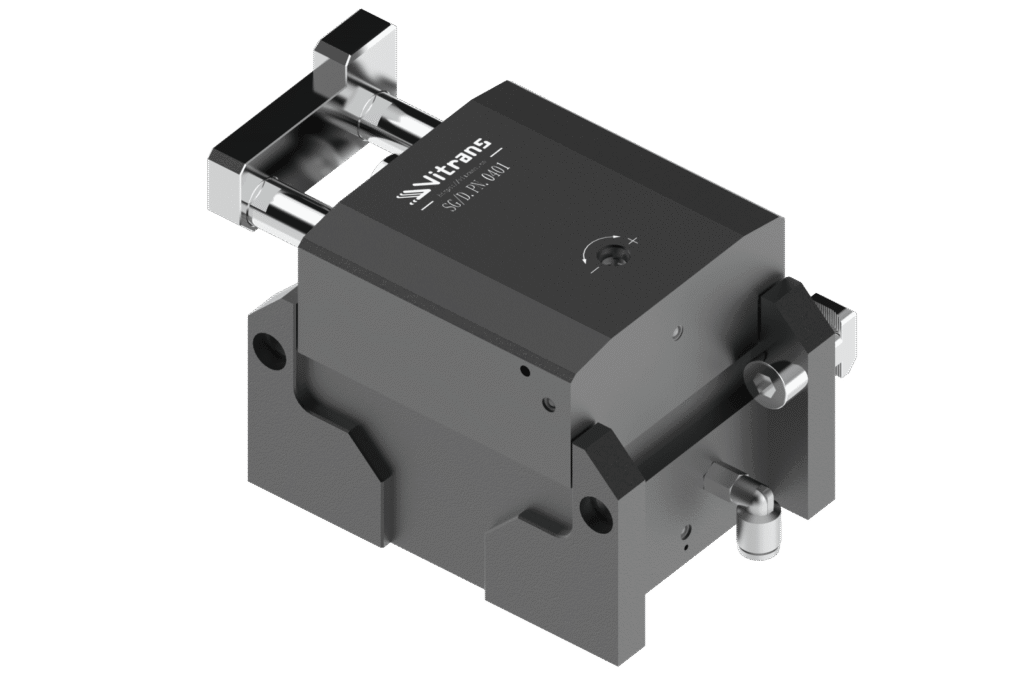

SG/D-150 Пневматический упор / Пневматический упор с амортизацией для поддонов
Технические характеристики параметров
| Описание товара | Пневматический амортизирующий упор |
|---|---|
| Модель | SG/D.PN.0401-L (Ограничитель внешнего края поддона для заготовки) |
| Модель | SG/D.PN.0401-R (Остановка по внутреннему краю поддона для заготовки) |
| Допустимая нагрузка при номинальной скорости | V = 6 м/мин: максимальный вес поддона — 150 кг |
| Допустимая нагрузка при номинальной скорости | V = 9 м/мин: максимальный вес поддона — 120 кг |
| Допустимая нагрузка при номинальной скорости | V = 12 м/мин: максимальный вес поддона — 105 кг |
| Допустимая нагрузка при номинальной скорости | V = 15 м/мин: максимальный вес поддона — 90 кг |
| Допустимая нагрузка при номинальной скорости | V = 18 м/мин: максимальный вес поддона — 70 кг |
| Допустимая нагрузка при номинальной скорости | V = 24 м/мин: максимальный вес паллеты — 55 кг |
| Примечание | Масса поддона с заготовкой не должна быть менее 8 кг при скорости транспортировки 6 м/мин |
Подробности
Технические характеристики стопора с пневматической амортизацией SG/D-150:
- Код модели: SG/D.PN.0401
- Максимальная допустимая нагрузка: 150 кг (при скорости перемещения поддона 6 м/мин)
- Тип стопора: пневматический
- Тип действия: одностороннее
- Диаметр воздушного соединителя: 6 мм
- установка дополнительного оборудования: в том числе
- соленоидный клапан: за исключением
- Датчик: исключая
Основные преимущества:
- Пропускная способность стопора зависит от скорости конвейера
- Номинальная нагрузка на стопор (60 кг) рассчитана при скорости конвейера 6 м/мин
- При стандартной скорости конвейера 18 м/мин допустимая нагрузка на ограничитель составляет 25 кг
Накопленное
Ограничитель позволяет укладывать поддоны друг на друга. Однако общий вес поддонов, включая крепеж и груз, не должен превышать допустимую общую нагрузку на ограничитель.
Установка:
Установите ограничитель с левой стороны конвейера: При использовании ограничителя в сочетании с другими модулями, такими как подъемник и перегрузочное устройство, ограничитель необходимо устанавливать с левой стороны конвейера, чтобы он удерживал внешний край поддона.
Установите ограничитель с правой стороны конвейера:Если ограничитель установлен с правой стороны конвейера, он может удерживать внутренний край поддона. Такой способ установки позволяет сэкономить место и поочередно высвобождать скопившиеся поддоны.
