CV/90 Derecelik Düz Üstlü Zincirli Konveyör Virajı
Parametre Özellikleri
| İş parçası palet genişliği (mm) | 160,240,320,400,480,560,640,720,800,1040,1200 |
|---|---|
| İş parçası paleti uzunluğu (mm) | 160,240,320,400,480,560,640,720,800,1040,1200 |
| Kombinasyon seçenekleri (mm) | 160 x 160, 240, 320 |
| Kombinasyon seçenekleri (mm) | 240 x 160, 240, 320, 400, 480 |
| Kombinasyon seçenekleri (mm) | 320 x 160, 240, 320, 400, 480 |
| Kombinasyon seçenekleri (mm) | 400 x 240, 320, 400, 480, 560, 640, 720 |
| Kombinasyon seçenekleri (mm) | 480 x 320, 400, 480, 560, 640, 720, 800 |
| Kombinasyon seçenekleri (mm) | 560 x 320, 400, 480, 560, 640, 720, 800 |
| Kombinasyon seçenekleri (mm) | 640 x 320, 400, 480, 560, 640, 720, 800, 1040 |
| Kombinasyon seçenekleri (mm) | 720 x 400, 480, 560, 640, 720, 800, 1040 |
| Kombinasyon seçenekleri (mm) | 800 x 480, 560, 640, 720, 800, 1040 |
| İzin verilen maksimum yük (kg) | 90 |
| İzin verilen maksimum yüzey yükü (kg/cm) | 1 |
| Nominal hız (m/dk) | 0,6,9,12,15,18 |
| Motor tipi | Üç fazlı motor |
| Motorun montaj yeri | S (sol), S (sağ) |
| Taşıma yönü | C0 (Saat yönünde) / CL (Saat yönünün tersine) |
| Çalışma gerilimi | 220/380 AC |
| Çalışma frekansı | 50 Hz |
| Motor bağlantısı | Terminal kutusu |
Ayrıntılar
CV2/90 Düz üstlü zincirli konveyör virajı

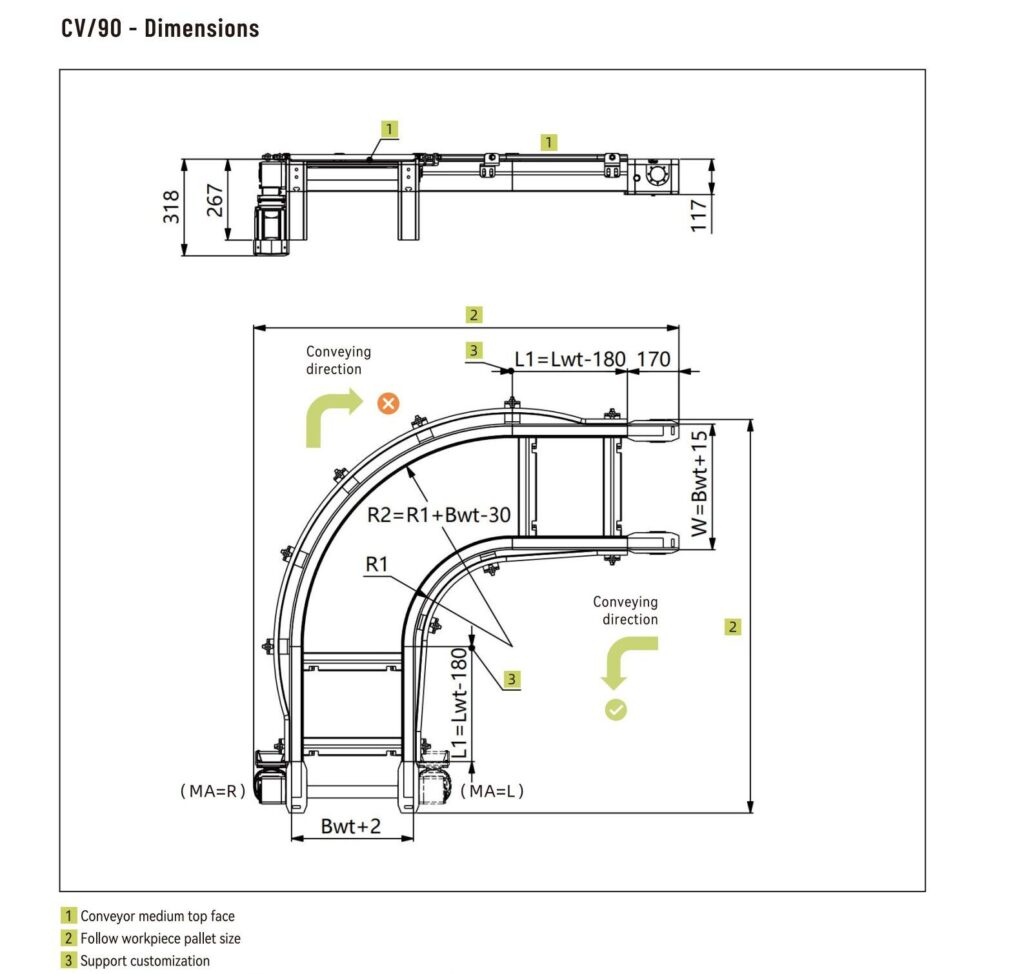

- Not: İş parçası palet uzunluğu 560 mm ile 1040 mm arasında olduğunda, eğri ünitesinin boyutları yukarıdaki çizimde gösterilmiştir. İş parçası palet uzunluğu Lwt'nin 800 mm'den az olduğu durumlarda, kavis ünitesinin iç çapı R1 320 mm'dir. Diğer uzunluklar için iç çap R1 400 mm'dir.
Başlıca avantajlar:
- Aşınmaya dayanıklı düz uçlu zincir, uzun hizmet ömrü
taşıma kapasitesi 1 kg/cm
400 mm'den büyük palet boyutları için uygundur
Birikime izin verilir, döngü süresine etkisi yoktur - Bakımı kolay, toz oluşumu az
- Hızlı kurulum için modüler tasarım
- Çalışma sırasında düşük gürültü seviyesi
Palet Konveyör Sistemlerinde Düz Üstlü Zincirli Konveyör Virajı
Alan Optimizasyonu:
Endüstriyel ortamlarda zemin alanının verimli kullanımı her zaman bir zorluktur. Düz Üstlü Zincirli Konveyör Virajı, kompakt tasarımıyla bu zorluğun üstesinden gelir. Minimum dönüş yarıçapıyla yumuşak dönüşler gerçekleştirerek, sadece yer tasarrufu sağlamakla kalmaz, aynı zamanda yerleşim tasarımı için yeni imkânlar da sunar. Bu alan optimizasyonu, her metrekarenin önemli olduğu tesislerde oyunun kurallarını değiştiren bir unsurdur.
Yüksek Yük Kapasitesi:
Düz Üstlü Zincirli Konveyör Virajının en önemli avantajlarından biri, olağanüstü yük taşıma kapasitesidir. Ağır yükleri kolaylıkla taşıyacak şekilde tasarlanan bu konveyör virajı, üretim hattının çok çeşitli malzemeleri işleyebilmesini sağlayarak, sistemin genel olarak çok yönlülüğüne ve uyarlanabilirliğine katkıda bulunur. Konveyör Sistemi.
Palet İstifleme için Boşluk:
Dinamik bir alanda Palet Taşıma, Düz Üstlü Zincirli Konveyör Virajı benzersiz bir özellik sunar: palet istifleme işlemlerine olanak tanır. Bu özellik, dikey alanın verimli kullanımını kolaylaştırarak, depolama veya belirli işleme ihtiyaçları için paletlerin istiflenmesini sağlar. İstiflenmiş paletleri taşıma yeteneği, sistemin verimliliğini daha da artırır. Konveyör sistemi‘...'nın işleme kapasitesi ve esnekliği.
