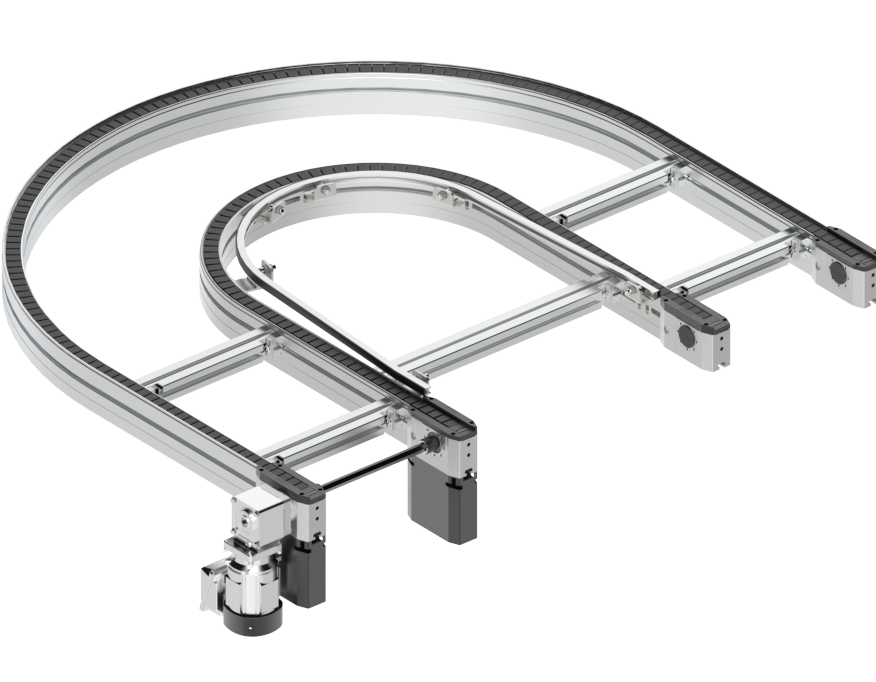

CV/180 fokos, lapos tetejű láncos szállítószalag-kanyar
Paraméter-előírások
| A munkadarab-paletta szélessége (mm) | 160,240,320,400,480,560,640,720,800,1040,1200 |
|---|---|
| A munkadarab-paletta hossza (mm) | 160,240,320,400,480,560,640,720,800,1040,1200 |
| Kombinációs lehetőségek (mm) | 160 × 160, 240, 320 |
| Kombinációs lehetőségek (mm) | 240 × 160, 240, 320, 400, 480 |
| Kombinációs lehetőségek (mm) | 320 x 160、240、320、400、480 |
| Kombinációs lehetőségek (mm) | 400 x 240、320、400、480、560、640、720 |
| Kombinációs lehetőségek (mm) | 480 x 320、400、480、560、640、720、800 |
| Kombinációs lehetőségek (mm) | 560 x 320、400、480、560、640、720、800 |
| Kombinációs lehetőségek (mm) | 640 x 320、400、480、560、640、720、800、1040 |
| Kombinációs lehetőségek (mm) | 720 x 400、480、560、640、720、800、1040 |
| Kombinációs lehetőségek (mm) | 800 x 480、560、640、720、800、1040 |
| Megengedett maximális terhelés (kg) | 60 |
| Megengedett legnagyobb felületi terhelés (kg/cm) | 1 |
| Névleges sebesség (m/min) | 0,6,9,12,15,18 |
| Motor típusa | Háromfázisú motor |
| A motor felszerelési helye | L(left), R(Right) |
| Conveying direction | C0(Clockwise) / CL(Anti-clockwise) |
| Üzemi feszültség | 220/380 AC |
| Működési frekvencia | 50 Hz |
| Motorcsatlakozás | Csatlakozódoboz |
Részletek
CV2/180 Flat top chain conveyor curve

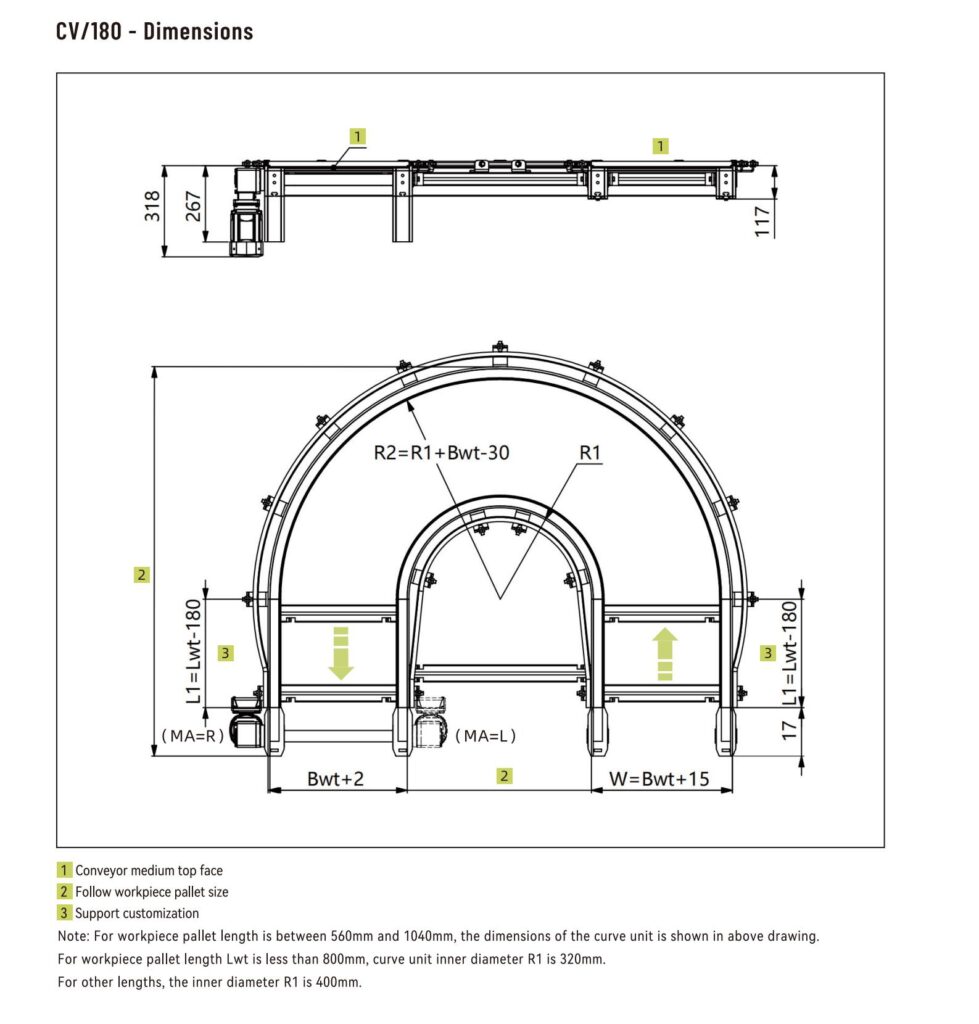

- Note: For workpiece pallet length is between 560mm and 1040mm, the dimensions of the curve unit is shown in above drawing. For workpiece pallet length Lwt is less than 800mm, curve unit inner diameter R1 is 320mm. For other lengths, the inner diameter R1 is 400mm.
Főbb előnyök:
- Wear resistant flat top chain, long service life
terhelhetőség: 1 kg/cm
suitable for pallet size bigger than 400mm
Allowed accumulating, No affect to cycle time - Könnyen karbantartható, alacsony porkibocsátás
- Moduláris kialakítás a gyors felszerelés érdekében
- Alacsony zajszint működés közben
Revolutionizing Pallet Conveyance: Vitrans’ Flat Top Chain conveyor Curve
Synchronized Automation:
The Flat Top Chain Conveyor Curve seamlessly integrates into Automatizált szállítószalag systems, ensuring a synchronized and efficient flow of materials on the assembly line.
Precision Turns, Zero Jams:
Engineered for precision turns, it minimizes the risk of jams, guaranteeing a smooth and uninterrupted material handling process.
Adaptive Modularity:
Its modular design offers unparalleled adaptability, effortlessly fitting into existing conveyor systems or accommodating new configurations for optimized material flow.
Space-Efficient Design:
Featuring a compact turning radius, it excels in space utilization, a critical factor for facilities where every square meter counts.
Heavy weight Champion:
With an exceptional load-carrying capacity, it accommodates a wide range of materials, enhancing the versatility of the entire Szállítószalag-rendszer.
Pallet Stacking Capability:
Setting itself apart, this conveyor curve allows for pallet stacking operations, adding a layer of flexibility to material handling processes.
