SG/D-60 空圧式ストッパー／空圧式減衰パレットストッパー
パラメータ仕様
| 商品説明 | Pneumatic stopper |
|---|---|
| モデル | SG/D.PN.0201 |
| 定格回転数における許容負荷 | V=6m/min: max pallet weight 60kg |
| 定格回転数における許容負荷 | V=9m/min: max pallet weight 40kg |
| 定格回転数における許容負荷 | V=12m/min: max pallet weight 35kg |
| 定格回転数における許容負荷 | V=15m/min: max pallet weight 30kg |
| 定格回転数における許容負荷 | V=18m/min: max pallet weight 30kg |
| 定格回転数における許容負荷 | V=24m/min: max pallet weight 24kg |
| 注記 | Workpiece pallet mass must not be less than 2.5kg at conveying speed 6m/min |
詳細
SG/D-60 空圧式ダンパー付きストッパーの仕様：
- Model code : SG/D.PN.0201
- 最大許容積載量：60kg（パレット速度6m/分以下）
- ストッパーの種類：空圧式
- 作動方式：単動式
- エアコネクタの直径：6mm
- 付属品の取り付け：以下を含む
- 電磁弁：除く
- センサー：除外
主なメリット：
- ストッパーへの積載能力は、コンベアの速度に比例する
- 定格荷重60kgのストッパーは、コンベアの速度が6m/minの場合を基準としています。
- 一般的なコンベアの速度である18m/minの場合、ストッパーの許容積載量は25kgです。
累計
このストッパーにより、パレットを積み重ねることができます。ただし、治具や製品を含めたパレットの総重量は、ストッパーの許容総積載量を超えてはなりません。.

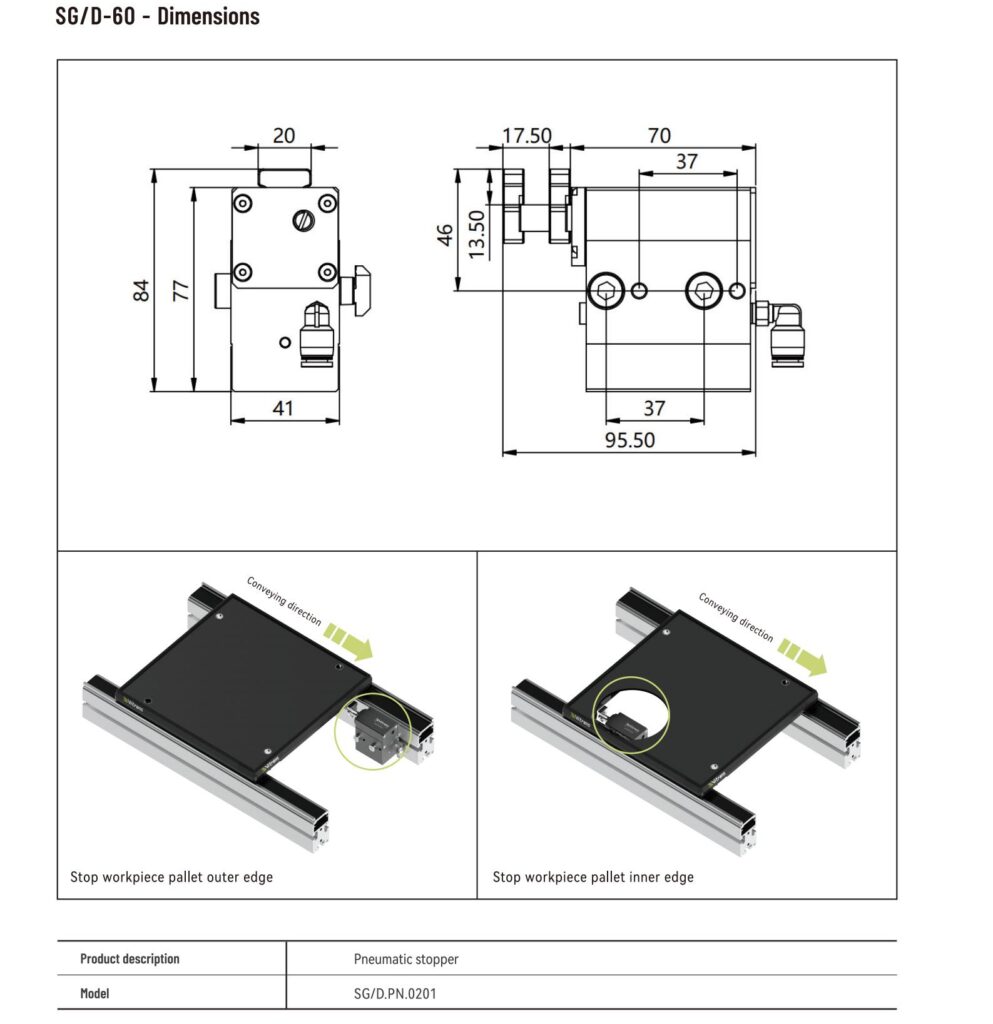

インストール：
コンベアの左側にストッパーを取り付ける： ストッパーをリフトや搬送ユニットなどの他のモジュールと併用する場合、パレットの外縁を止めるために、ストッパーはコンベアの左側に設置する必要があります。.
コンベアの右側にストッパーを取り付ける：ストッパーをコンベアの右側に設置すると、パレットの内側の端を止めることができます。この設置方法により、スペースを節約でき、積み重なったパレットを1つずつ取り出すことができます。.
