Ruang kilang yang terhad dan susun atur proses yang berselerak sering memerlukan selekoh 90° sudut tegak atau susun atur gelung berbentuk U 180°. Banyak kilang menghadapi masalah berterusan akibat pemilihan peralatan belokan yang tidak sesuai: penyimpangan palet, calar pada bahagian kerja berketepatan tinggi, terbalik ke sisi muatan berat, jejak lengkung bersaiz besar yang menduduki stesen operasi, kekurangan penimbal untuk mengimbangi ketidakseimbangan kapasiti antara stesen hulu dan hilir, mengakibatkan kesesakan kerap di seluruh barisan pengeluaran.
Sebagai sebuah syarikat R&D dan pengeluar peralatan penghantaran yang berpengalaman, Vitrans Automation telah menamatkan beberapa pusingan iterasi produk dan membangunkan secara bebas dua siri unit selekoh untuk menangani masalah tipikal dalam selekoh jarak dekat. Berdasarkan pengalaman bertahun-tahun dalam pemilihan projek, artikel ini memperincikan had aplikasi pelbagai unit selekoh dalam lima bahagian: gambaran keseluruhan produk, prinsip operasi, pengenalan spesifikasi, perangkap pemilihan dan kes praktikal, membantu pengeluar yang mempunyai permintaan penyesuaian membuat padanan peralatan dengan cepat.
1. Gambaran Produk
Unit lengkung, juga dikenali sebagai modul selekoh, adalah komponen arah piawai yang penting untuk barisan penghantaran palet automatik. Ia mengubah arah pergerakan keseluruhan barisan tanpa campur tangan manual, memastikan palet yang membawa kepingan kerja dapat melalui selekoh dengan stabil tanpa condong atau terbalik.
Vitrans Automation menawarkan dua rangkaian produk unit lengkung berbeza untuk keadaan kerja yang berlainan, merangkumi kebanyakan aplikasi penghantaran palet di pasaran:

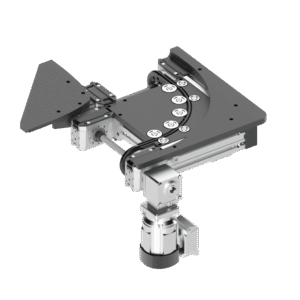

- Unit Lengkung Pita Bulat (lengkung pita bulat 90° / 180°) Direka untuk aplikasi kompak tugas ringan. Didorong oleh tali bulat anti-statik, unit ini menampilkan rangka ultra-kompak, bunyi operasi yang rendah dan perlindungan unggul untuk bahagian presisi. Sesuai untuk bengkel bersih yang terhad ruang.

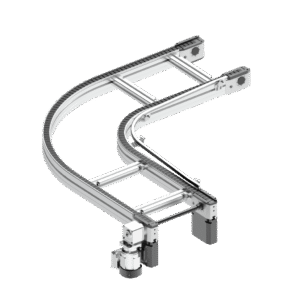

- Unit Lengkung Ranta Slat CV (CV/90, CV/180) Dibangunkan untuk pengangkutan sederhana dan berat. Disokong oleh rantai slat plastik bertingkat rata dengan kapasiti muatan yang lebih tinggi. Ia menyokong pengumpulan palet dan boleh memuatkan palet bersaiz besar serta bengkel dengan pencemaran minyak ringan. Peluasan dan pemanjangan tersuai tersedia atas permintaan.
Kedua-dua barisan produk menampilkan penempatan yang saling melengkapi. Barisan pengeluaran hibrid sering kali menggunakan konfigurasi gabungan untuk memenuhi keperluan perlindungan bagi komponen ringan dan permintaan beban bagi bahan berat.
2. Prinsip Kerja
Unit Lekuk Pita Bulat
Gelung getah anti-statik pada tali pinggang dipasang di dalam unit, digerakkan oleh motor bergerigi tiga fasa untuk operasi satu arah. Setelah palet diletakkan pada permukaan tali pinggang, geseran memacu palet untuk bergerak di sepanjang landasan melengkung. Landasan melengkung mengehadkan trajektori pergerakan palet; palet mengekalkan orientasi yang konsisten semasa barisan penghantaran menukar arah.
Tali pinggang fleksibel menyediakan penyerapan hentakan terbina dalam, secara berkesan mencegah perlanggaran dan calar pada produk yang sensitif seperti papan litar dan komponen plastik.
Unit Lengkung Rantaian Slat CV

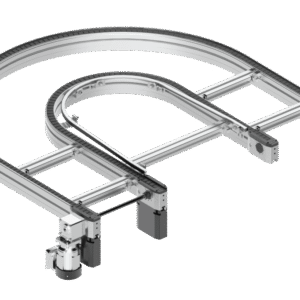

Rantai slat plastik datar berfungsi sebagai medium penahan beban. Motor memacu rantai yang beredar di sepanjang rel panduan melengkung, dan slat lebar yang kaku menyokong palet untuk membolehkan pusingan sudut tegak 90° atau pusingan berbentuk U 180°.
Apabila dipasang dengan palet WA2 standard, pengumpulan palet di dalam selekoh disokong untuk mengurangkan kesesakan barisan yang disebabkan oleh masa takt tidak konsisten antara proses bersebelahan. Port pelinciran disediakan pada unit ini, meningkatkan ketahanan dalam persekitaran yang mempunyai cecair pemotong atau minyak mesin. Bahagian inlet dan outlet lurus yang diperpanjang boleh dikonfigurasikan untuk menyesuaikan dengan palet yang sangat panjang.
3. Perbandingan Parameter Dua Unit Lengkung
jadual
| Barang Perbandingan | Lengkungan Pita Bulat | Lengkung Rantaian Slat CV (CV/90, CV/180) |
|---|---|---|
| Kapasiti muatan | Max. 20kg, untuk bahagian kecil ringan | CV/90 sehingga 90kg; CV/180 sehingga 60kg, serasi dengan bahan ringan dan berat |
| Pengumpulan Palet | Tidak disokong; palet melalui satu persatu | Pengumpulan tersedia untuk palet WA2 bagi mengimbangi perbezaan takt |
| Jejak kaki | Rangka padat, menjimatkan ruang stesen | Dimensi keseluruhan yang lebih besar; ruang pemasangan yang mencukupi diperlukan |
| Persekitaran yang sesuai | Bilik bersih dengan kebersihan tinggi, operasi tanpa minyak | Bengkel pemesinan dengan kuantiti kecil cecair pemotong dan pelincir |
| Bunyi Operasi | Pendorong tali fleksibel, bunyi bising ultra-rendah | Transmisi meshing rantai, bunyi yang agak tinggi |
| Penyelenggaraan Harian | Penggantian tali pinggang yang mudah, penyelenggaraan berkala minimum | Pelinciran rantaian berkala diperlukan; aksesori pelinciran automatik pilihan. |
| Saiz Palet Terpakai | Palet kecil: 160–400mm | Julat penuh: 160–1200mm; pengembangan dan pemanjangan tersuai disokong |
| Perlindungan Bahan | Sentuhan lembut, meminimumkan calar pada bahagian kerja. | Slat kaku dengan ketahanan haus yang tinggi; tidak disyorkan untuk komponen ketepatan ultra-nipis |
4. Garis Panduan Pemilihan Peralatan
Daripada menghafal parameter secara kaku, buat penilaian menyeluruh berdasarkan beban di tapak, ruang, keperluan kebersihan dan takt pengeluaran. Berikut adalah logik pemilihan praktikal dan perangkap biasa.
Kriteria Pemilihan Asas
① Berat muatan
Pilih lengkungan tali pinggang bulat untuk jumlah berat palet dalam lingkungan 20kg, seperti sel bateri dan komponen elektronik miniatur. Pilih lengkungan rantaian slat apabila beban satu palet melebihi 20kg (bahagian automotif, modul bateri berat, sarung logam). Pilih CV/90 untuk putaran sudut tegak tugas berat.
② Permintaan Pengumpulan Palet
Jika fluktuasi takt yang besar antara stesen hulu dan hilir sering menyebabkan penyumbatan bahan dan memerlukan barisan palet, pilih lengkung rantaian slat CV. Jika takt pengeluaran stabil tanpa permintaan pengumpulan dan stesen sempit, lengkung tali pinggang bulat adalah penyelesaian yang disukai.
③ Persekitaran Bengkel
Lengkungan tali pinggang bulat disyorkan untuk bengkel pemasangan bateri litium Kelas 3C dengan piawaian anti-statik dan kebersihan yang ketat. Lengkungan rantaian slat CV tahan minyak berfungsi dengan lebih baik di bengkel penempaan dan pemesinan yang menggunakan cecair pemotong.
④ Ruang kilang yang tersedia
Lengkungan tali pinggang bulat dengan struktur padat sesuai untuk stesen yang sesak dan saluran penghantaran yang sempit. Lengkungan rantaian papan memberikan kestabilan yang lebih tinggi untuk bengkel yang luas dan barisan pengeluaran gelung panjang.
⑤ Tahap ketepatan bahagian kerja
Papan litar, panel paparan dan bahagian plastik tepat yang mudah tercalar harus menggunakan lengkungan tali bulat dengan sentuhan lembut. Lengkungan rantaian slat CV berfungsi dengan sempurna untuk bahagian kerja tahan haus termasuk rumah motor dan sarung logam.
Perangkap Pemilihan: Peringatan
- Kedua-dua lengkung tali pinggang bulat dan lengkung rantaian slat CV disokong. Penghantaran sehala sahaja. Tidak sesuai untuk barisan yang memerlukan pemindahan palet dua hala.
- Elakkan beban berlebihan jangka panjang pada selekoh tali pinggang bulat; beban berlebihan menyebabkan tali pinggang tergelincir dan cacat bentuk. Persekitaran yang tercemar minyak secara ketara memendekkan jangka hayat tali pinggang.
- Pengumpulan palet dalam lengkung CV hanya sah untuk palet WA2; palet WE berkemungkinan tersangkut jika kekal dalam bahagian lengkung.
- Lengkungan rantaian slat CV tidak disyorkan untuk makmal bersih piawaian tinggi; celah antara rantai mudah mengumpul habuk dan menambah beban kerja pembersihan.
- Bezakan unit lengkung daripada unit angkat dan putar: unit lengkung mengubah laluan keseluruhan baris sambil mengekalkan orientasi palet tidak berubah; unit angkat dan putar memusingkan palet di tempat untuk menyesuaikan sudut kerja. Kedua-duanya tidak boleh saling menggantikan.
5. Kes Aplikasi Praktikal
Kes 1: Garis Perhimpunan Padat Bateri Litium 3C – Lengkungan Pita Bulat 90°
Seorang pengeluar elektronik pengguna menjalankan pemasangan sel dalam bengkel bersih Kelas 10,000 dengan susun atur stesen padat. Dimensi palet: 240 mm; berat keseluruhan sel dan palet: 12 kg. Susun atur penghantaran lurus tidak dapat dilaksanakan disebabkan kekangan ruang, memerlukan pusingan 90° di stesen operasi.
Selepas mengguna pakai unit lengkung tali pinggang bulat 90°, rangka padat mengelakkan pencerobohan ruang kerja operator. Transmisi tali pinggang berisik rendah mengelakkan calar pada cengkerang sel, dan pelarasan kelajuan pelbagai menyamai takt pemasangan. Reka bentuk bebas penyelenggaraan mengurangkan beban kerja bengkel harian. Keseluruhan barisan penghantaran telah beroperasi dengan stabil selama dua tahun tanpa sebarang kerosakan.
Kes 2: Garis Gelung Komponen Motor Automotif – Lengkung Rantai Slat CV/180
Sebuah kilang alat ganti automotif membina saluran edaran berbentuk U untuk pengilangan rumah motor. Saiz palet maksimum mencapai 800 mm; berat kerja pada palet tunggal sehingga 35 kg. Terdapat ketidakseimbangan kapasiti antara proses penempaan dan pengilangan, memerlukan pengumpulan palet perantaraan, dan sejumlah kecil minyak pemotong dihasilkan di tapak.
Belokan rantai slat CV/180 digunakan untuk memenuhi keperluan beban. Palet WA2 boleh dikumpul di dalam belokan untuk mengimbangi turun naik takt. Rantai tahan minyak memastikan jangka hayat perkhidmatan yang panjang, dan bahagian inlet/outlet yang diperluas menyesuaikan diri dengan palet bersaiz besar, sekaligus menyelesaikan sepenuhnya masalah sejarah tersumbat kerja berat semasa pembalikan berbentuk U.
Kes 3: Garis Perhimpunan Campuran untuk Peralatan Rumah Tangga Kecil – Gabungan Kelengkungan Pita Bulat Bulat + Kelengkungan CV
Seorang pengeluar peralatan rumah mengendalikan barisan pengeluaran hibrid. Bahagian hadapan mengangkut komponen plastik halus yang memerlukan tahap kebersihan tinggi; bahagian belakang memindahkan sarung logam di kawasan tercemar minyak.
Susun atur ini menggunakan lengkungan tali gelung bulat 90° untuk sudut bilik bersih yang sempit dan lengkungan rantaian slat CV/90 untuk bahagian sirkulasi tugas berat. Kedua-dua unit boleh menyambungkan penghantar lurus standard dengan lancar. Gabungan ini melindungi bahagian kecil berpresisi daripada tercalar semasa mengangkut kerja logam berat. Satu baris tunggal menyesuaikan diri dengan dua senario kerja berbeza dan mengurangkan kos perolehan peralatan keseluruhan.
