제한된 공장 공간과 흩어져 있는 공정 배치로 인해 종종 90° 직각 회전이나 180° U자형 루프 배치가 필요하게 됩니다. 많은 공장에서 부적절한 회전 장비 선정으로 인해 다음과 같은 지속적인 문제를 겪고 있습니다: 팔레트 편차, 정밀 가공품의 흠집, 중량물의 측면 전도, 작업 스테이션을 차지하는 과도한 곡선 풋프린트, 상류 및 하류 스테이션 간의 처리 능력 불균형을 상쇄할 완충 기능 부족 등으로 인해 전체 생산 라인에서 빈번한 정체 현상이 발생합니다.
이송 장비 분야의 노련한 R&D 및 제조 기업인 Vitrans Automation은 여러 차례의 제품 개선을 거쳐, 단거리 선회 시 흔히 발생하는 문제점을 해결하기 위해 두 가지 시리즈의 커브 유닛을 독자적으로 개발했습니다. 수년간의 프로젝트 선정 경험을 바탕으로, 본 글은 제품 개요, 작동 원리, 사양 소개, 선정 시 주의사항, 실제 사례 등 5가지 섹션에 걸쳐 다양한 커브 유닛의 적용 범위를 상세히 설명함으로써, 맞춤형 설비가 필요한 제조업체들이 신속하게 적합한 장비를 선정할 수 있도록 돕고자 합니다.
1. 제품 개요
커브 유닛(벤드 모듈이라고도 함)은 자동화된 팔레트 이송 라인에 필수적인 표준 방향 전환 부품입니다. 이 부품은 사람의 개입 없이 전체 라인의 이동 방향을 전환하여, 공작물이 실린 팔레트가 기울어지거나 전복되지 않고 커브 구간을 안정적으로 통과할 수 있도록 보장합니다.
Vitrans Automation은 다양한 작업 환경에 맞춰 두 가지의 서로 다른 커브 유닛 제품 라인을 제공하며, 시중의 대부분의 팔레트 이송 용도를 아우르고 있습니다:
- 원형 벨트 커브 유닛 (90° / 180° 원형 벨트 커브) 경량 소형 용도에 적합하도록 설계되었습니다. 정전기 방지 원형 벨트로 구동되는 이 장비는 초소형 프레임, 낮은 작동 소음, 정밀 부품에 대한 뛰어난 보호 기능을 갖추고 있습니다. 공간이 제한된 청정 작업장에 이상적입니다.
- CV 슬랫 체인 커브 유닛 (CV/90, CV/180) 중형 및 대형 화물 운송용으로 개발되었습니다. 하중 용량이 더 큰 플라스틱 플랫탑 슬랫 체인을 사용합니다. 팔레트 적재를 지원하며, 대형 팔레트뿐만 아니라 기름 오염이 적은 작업장에서도 사용 가능합니다. 요청 시 폭 및 길이를 맞춤 제작할 수 있습니다.
이 두 제품 라인은 서로 보완적인 포지셔닝을 특징으로 합니다. 하이브리드 생산 라인은 경량 부품에 대한 보호 요건과 중량 자재에 대한 하중 요구 사항을 모두 충족하기 위해 종종 복합 구성을 채택합니다.
2. 작동 원리
원형 벨트 곡선 유닛
장치 내부에는 정전기 방지 고무 원형 벨트가 고리 형태로 설치되어 있으며, 3상 기어 모터에 의해 구동되어 단방향으로 작동합니다. 팔레트가 벨트 표면에 올려지면 마찰력에 의해 팔레트가 곡선 트랙을 따라 이동합니다. 아크형 트랙은 팔레트의 이동 궤적을 제한하므로, 이송 라인이 방향을 바꾸는 동안에도 팔레트는 일정한 방향을 유지합니다.
유연한 벨트는 내장된 완충 기능을 제공하여, 회로 기판이나 플라스틱 부품과 같은 손상되기 쉬운 제품의 충돌 및 긁힘을 효과적으로 방지합니다.

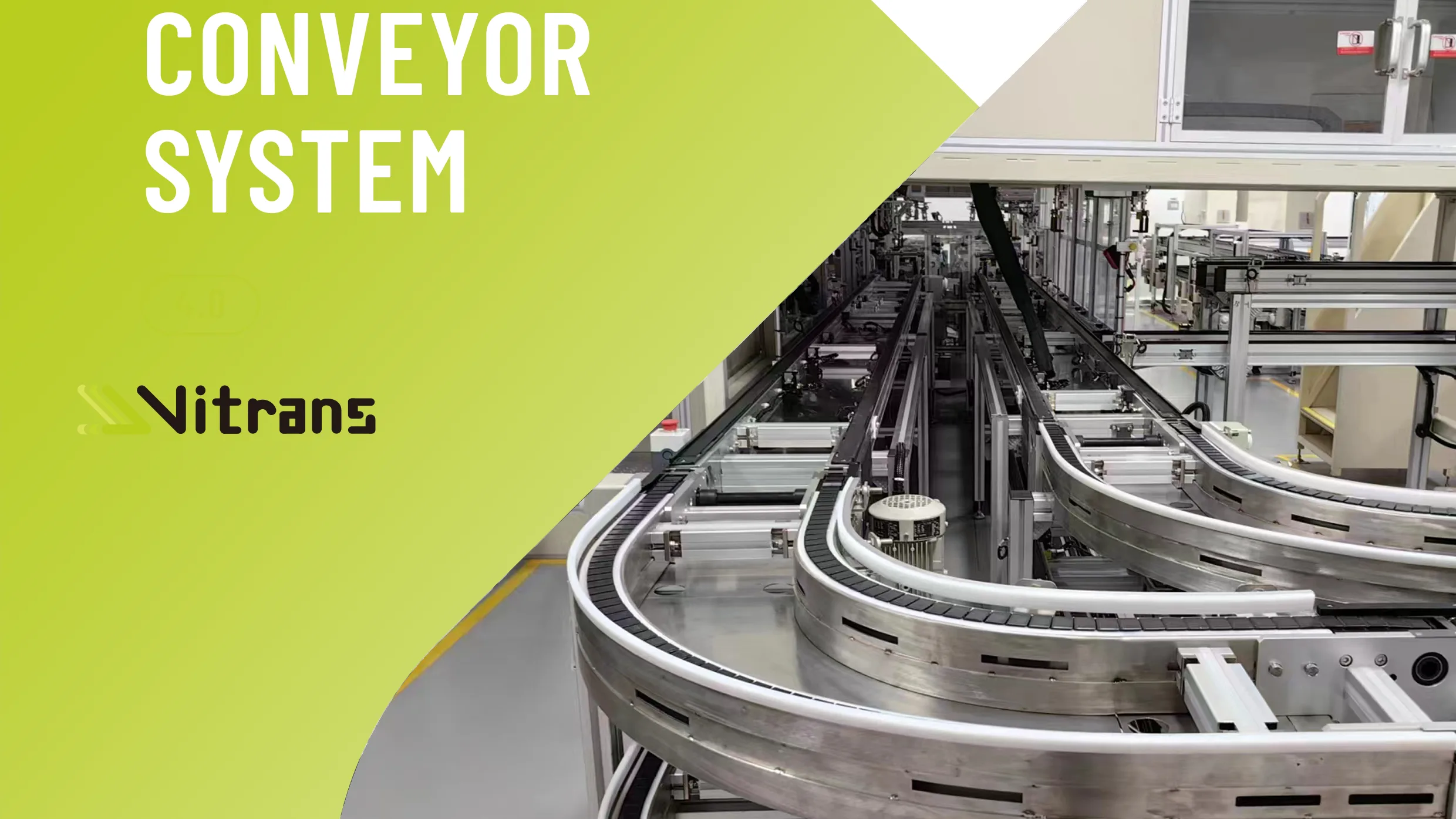

CV 슬랫 체인 커브 유닛
플라스틱 플랫탑 슬랫 체인이 하중을 지탱하는 역할을 합니다. 모터가 곡선형 가이드 레일을 따라 순환하는 체인을 구동하며, 넓고 견고한 슬랫이 팔레트를 지지하여 90° 직각 회전 또는 180° U자형 회전을 실현합니다.
표준 WA2 팔레트를 장착할 경우, 인접 공정 간의 택트 타임 불일치로 인한 라인 혼잡을 완화하기 위해 커브 내부에서 팔레트를 축적할 수 있습니다. 장치에는 윤활 포트가 마련되어 있어 절삭유나 기계유가 사용되는 환경에서도 내구성이 향상됩니다. 초장형 팔레트에 대응할 수 있도록 연장된 직선형 입출구 구간을 구성할 수 있습니다.
3. 두 곡선 단위의 매개변수 비교
표
| 비교 항목 | 원형 벨트 곡선 | CV 슬랫 체인 커브 (CV/90, CV/180) |
|---|---|---|
| 적재 용량 | 최대 20kg, 가벼운 소형 부품용 | CV/90: 최대 90kg; CV/180: 최대 60kg, 경량 및 중량 자재 모두 사용 가능 |
| 팔레트 축적 | 지원되지 않음; 팔레트는 하나씩 통과합니다. | WA2 팔레트의 누적 기능을 통해 택트 시간 차이를 조정할 수 있습니다. |
| 발자국 | 컴팩트한 프레임으로 작업장 공간을 절약해 줍니다 | 전체 치수가 더 크므로, 충분한 설치 공간이 필요합니다. |
| 적합한 환경 | 높은 청정도를 갖춘 클린룸, 오일 프리 작동 | 절삭유와 윤활유 사용량이 적은 가공 작업장 |
| 작동 소음 | 유연한 벨트 구동 방식, 초저소음 | 체인 메싱 변속 방식, 상대적으로 소음이 더 큼 |
| 일일 유지관리 | 간편한 벨트 교체, 최소한의 정기 점검 | 주기적인 체인 윤활이 필요하며, 자동 윤활 장치는 옵션으로 제공됩니다. |
| 적용 가능한 팔레트 크기 | 소형 팔레트: 160–400mm | 전체 범위: 160–1200mm; 사용자 지정 폭 및 길이 확장 지원 |
| 재료 보호 | 부드러운 접촉으로 공작물의 흠집을 최소화합니다 | 내마모성이 뛰어난 견고한 슬랫; 초박형 정밀 부품에는 권장하지 않음 |
4. 장비 선정 지침
매개변수를 기계적으로 암기하기보다는 현장의 부하, 공간, 청결 요구 사항 및 생산 타크트를 바탕으로 종합적으로 판단하십시오. 다음은 실용적인 선정 기준과 흔히 범하기 쉬운 실수들입니다.
기본 선정 기준
① 적재 중량
배터리 셀이나 소형 전자 부품 등 총 팔레트 중량이 20kg 이내인 경우에는 원형 벨트 커브를 선택하십시오. 단일 팔레트 적재 중량이 20kg을 초과하는 경우(자동차 부품, 중량형 배터리 모듈, 금속 하우징 등)에는 슬랫 체인 커브를 선택하십시오. 고부하 직각 회전이 필요한 경우에는 CV/90을 선택하십시오.
② 팔레트 축적에 대한 수요
상류 및 하류 스테이션 간의 택트 시간 변동이 심하여 자재 막힘이 자주 발생하고 팔레트 대기열 형성이 필요한 경우에는 CV 슬랫 체인 커브를 선택하십시오. 생산 택트 시간이 안정적이고 적체 수요가 없으며 스테이션 공간이 좁은 경우에는 원형 벨트 커브가 바람직한 해결책입니다.
③ 워크숍 환경
엄격한 정전기 방지 및 청결 기준이 적용되는 3C 등급 및 리튬 배터리 청정 조립 작업장에는 원형 벨트 커브를 사용하는 것이 좋습니다. 내유성 CV 슬랫 체인 커브는 절삭유가 사용되는 프레스 성형 및 기계 가공 작업장에서 더 우수한 성능을 발휘합니다.
④ Available Factory Space
Round belt curves with compact structure fit crowded stations and narrow conveying channels. Slat chain curves deliver higher stability for spacious workshops and long-loop production lines.
⑤ Precision Level of Workpieces
Circuit boards, display panels and precision plastic parts prone to scratches should adopt round belt curves with soft contact. CV slat chain curves work perfectly for wear-resistant workpieces including motor housings and metal casings.
Selection Pitfall Reminders
- Both round belt curves and CV slat chain curves support one-way conveying only. Not suitable for lines requiring bidirectional pallet transfer.
- Avoid long-term overloading on round belt curves; overload leads to belt slipping and deformation. Oil-contaminated environments significantly shorten belt service life.
- Pallet accumulation inside CV curves is only valid for WA2 pallets; WE pallets are likely to jam if staying within the curve section.
- CV slat chain curves are not recommended for high-standard clean laboratories; gaps between chains easily gather dust and increase cleaning workload.
- Distinguish curve units from lift & rotate units: curve units change the overall line route while keeping pallet orientation unchanged; lift & rotate units spin pallets on the spot to adjust workpiece angle. The two cannot replace each other.
5. Practical Application Cases
Case 1: 3C Lithium Battery Compact Assembly Line – 90° Round Belt Curve
A consumer electronics manufacturer operates cell assembly in Class 10,000 clean workshop with compact station layout. Pallet dimension: 240mm; total weight of cell plus pallet: 12kg. Straight conveying layout cannot be implemented due to space constraints, requiring 90° turning at operating stations.
After adopting the 90° round belt curve unit, the compact frame avoids occupying operator workspace. Low-noise belt transmission prevents scratches on cell shells, and multi-speed adjustment matches assembly tact. Maintenance-free design reduces daily workshop workload. The whole conveying line has run stably for two years without failures.
Case 2: Automotive Motor Component Loop Line – CV/180 Slat Chain Curve
An auto parts factory builds a U-shaped circulating line for motor housing machining. Maximum pallet size reaches 800mm; single pallet workpiece weight up to 35kg. Capacity mismatch exists between stamping and machining processes, requiring intermediate pallet accumulation, and small amounts of cutting oil are generated on site.
CV/180 slat chain curves are deployed to meet load requirements. WA2 pallets can be accumulated inside curves to balance tact fluctuation. Oil-resistant chains ensure long service life, and extended inlet/outlet sections adapt to large-size pallets, completely resolving historical issues of heavy workpiece jamming during U-shaped turning.
Case 3: Mixed Assembly Line for Small Household Appliances – Combined Round Belt Curve + CV Curve
A home appliance manufacturer runs a hybrid production line. The front section transports delicate plastic components requiring high cleanliness; the rear section transfers metal housings in an oil-contaminated area.
The layout adopts 90° round belt curves for narrow cleanroom corners and CV/90 slat chain curves for heavy-duty circulating sections. Both units can seamlessly connect standard straight conveyors. The combination protects precision small parts from scratching while undertaking heavy metal workpiece transportation. One single line adapts to two different working scenarios and lowers overall equipment procurement cost.
