2층 구조의 자동 컨베이어 라인을 구축할 때, 제조 시설에서는 종종 두 가지 주요 운영 병목 현상, 즉 층간 생산 타크 불일치와 낮은 팔레트 이송 효율에 직면합니다. 전체 라인의 원활한 흐름을 확보하기 위해서는 서로 잘 조화된 수직 리프팅 장치를 선택하는 것이 매우 중요합니다.
이 안내서는 다음을 중점적으로 다룹니다. LP/X 스테핑 리프터, Vitrans Automation이 자체 개발 및 제조한 연속 수직 리프팅 솔루션입니다. 본 문서에서는 이 제품의 특징, 작동 원리, 전체 기술 사양 및 전문적인 선정 기준을 상세히 설명하여, 엔지니어들이 흔히 발생하는 사양 불일치 및 선정 오류를 방지할 수 있도록 돕고자 합니다.
1. 제품 개요

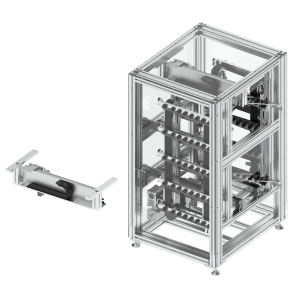

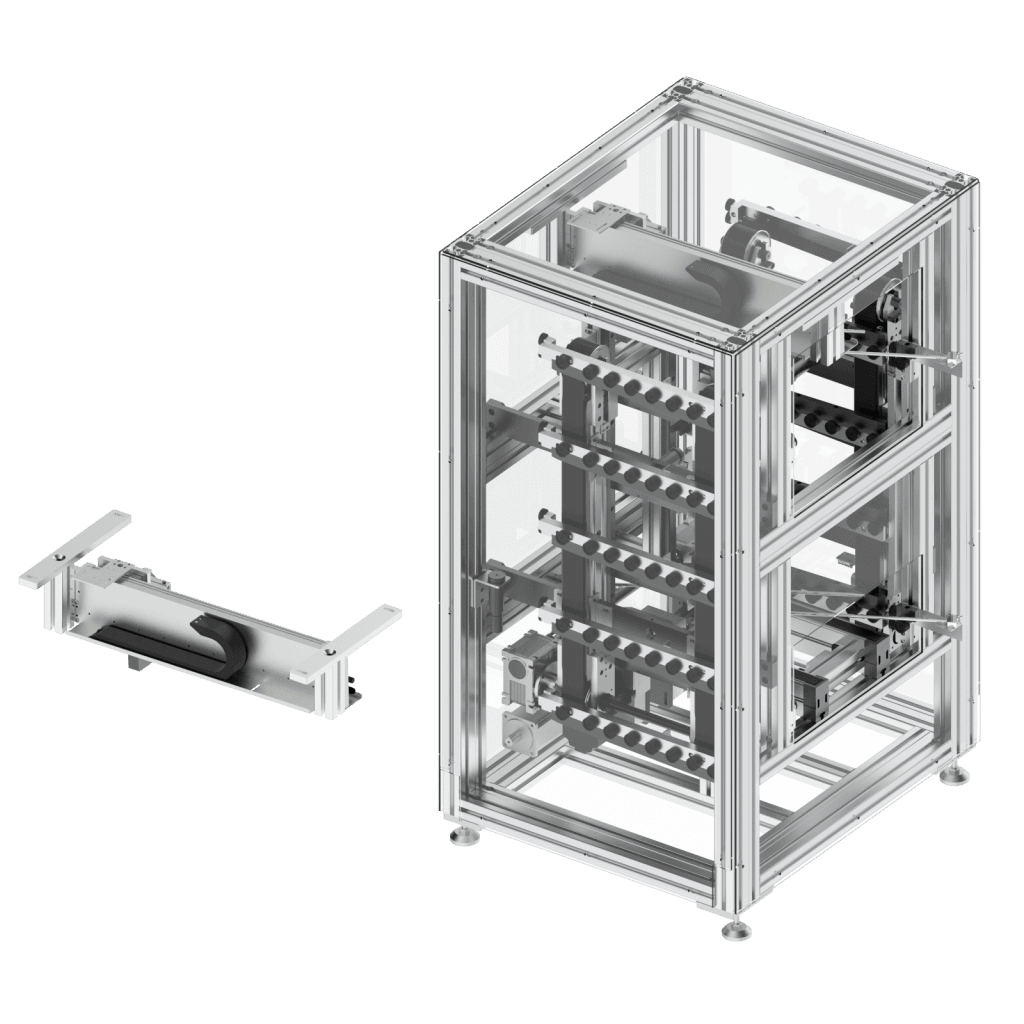

LP/X 스테핑 리프터는 2단 팔레트 생산 라인에 최적화된 전용 층간 이송 장치입니다. 서보 구동식 리프팅 구조를 채택하여 상부 및 하부 라인 본체 간에 고속·연속적인 다중 팔레트 스테핑 이송을 지원합니다.
기존의 간헐식 리프터와 달리, 이 스테핑 리프터는 전체 수직 스트로크를 여러 개의 독립적인 구간으로 나누고 점진적 스테핑 이송 방식을 채택합니다. 이러한 설계는 사이클 타크 시간을 대폭 단축하고, 단일 또는 복수의 팔레트를 동시에 들어 올릴 수 있게 하며, 온라인 팔레트 축적을 지원합니다. 또한 다양한 생산 비트 요구 사항에 유연하게 대응할 수 있어, 2층 라인 도킹을 위한 이상적인 고효율 이송 장비로 활용됩니다.
이 장비는 타이밍 벨트 컨베이어 시스템을 기본으로 장착하고 있으며, 완전히 사전 조립된 모듈 형태로 납품되므로 현장에서 신속하게 설치하고 즉시 가동을 시작할 수 있습니다.
2. 작동 원리
LP/X 스테핑 리프터는 양측에 다열 비구동 롤러로 구성된 핵심 구조를 갖추고 있으며, 동기 모터 연동 방식을 통해 안정적인 연속 수직 이송을 실현합니다. 이 제품은 다양한 라인 레이아웃에 맞출 수 있도록 양방향 작동 방식을 지원합니다:
하향 모드 (위에서 아래로 이송): 팔레트는 상부 컨베이어에서 관성 이송 방식을 통해 리프터로 유입되며, 내장된 타이밍 벨트 컨베이어는 팔레트를 하부 라인으로 신속하게 배출합니다. 상단과 하단에서 유입 및 배출 작업이 동시에 이루어지므로, 대기 시간 손실 없이 층간 이송 효율을 극대화합니다.
상향 모드 (아래에서 위로 이송): 팔레트는 하단 타이밍 벨트 컨베이어를 통해 리프터로 꾸준히 공급됩니다. 이에 맞춰 설계된 자재 이송 장치가 팔레트를 상부 라인으로 자동으로 배출함으로써, 이송 과정 전반에 걸쳐 막힘 없이 원활한 단계별 순환이 이루어지도록 보장합니다.
3. 주요 기술 사양
적재 용량 매개변수
최대 총 하중: 30kg; 단층 정격 하중: 10kg. 경량 및 중량급 자동화 생산 라인에 사용되는 대부분의 표준 산업용 공작물 팔레트와 완벽하게 호환됩니다.
차원 적응성 매개변수
적용 가능한 팔레트 폭 및 길이 범위: 160mm–640mm(표준 사양), 비표준 맞춤 규격도 제공됩니다. 내부 컨베이어 길이 계산식: L = Lwt + 150, 다양한 팔레트 크기에 맞춰 정밀하게 맞출 수 있도록 합니다.
운영 성과 지표
최대 리프팅 속도: ≤500mm/s
선택 사양 컨베이어 정격 속도: 0/6/9/12/15/18 m/min
참고: 속도를 0으로 설정하면 구동 모터 구성이 없는 것을 의미합니다. 요청 시 사용자 지정 속도 값을 지원합니다.
전기 및 구조적 매개변수
구동 장치: 펄스 드라이버가 장착된 서보 모터
컨베이어 구동 장치: I/O 드라이버가 장착된 스테퍼 모터
기본 모터 장착 위치: ML(왼쪽 중앙) / MR(오른쪽 중앙)
서보 전원: 단상 AC 220V
스테퍼 모터 전원: DC 48V, 3.8A, 표준 작동 주파수 50Hz
특수 전원 사양을 통해 맞춤형 조정이 가능합니다.
밀기 메커니즘 매개변수 (상향 모드 전용)
로드리스 실린더 내경: 25mm; 회전식 실린더 내경: 50mm; 정격 추력: 120N
표준 작동 공기 압력: 0.4–0.8MPa
4. 핵심 선정 지침
장비와 생산 라인 간의 완벽한 호환성을 보장하기 위해, LP/X 스테핑 리프터 선택 시 다음의 필수 선정 규칙을 준수하십시오:
1. 고정 레이어 간격 규칙 상부 및 하부 컨베이어 간의 수직 높이 차이는 200mm 또는 250mm의 정수배여야 합니다. 200mm 간격이 권장 표준입니다. 스테핑 메커니즘의 구조적 한계로 인해 임의의 맞춤형 높이는 허용되지 않습니다.
2. 높이 제한 하부 컨베이어의 설치 높이는 350mm 이상이어야 합니다. 상부 층의 높이에는 의무적인 제한이 없으며, 통상적으로 권장되는 최대 높이는 1600mm입니다. 총 수직 간격 = 층 수(정수) × 단일 층 간격.
3. 기본 Hwt 사양 주문 시 별도로 명시하지 않을 경우, Hwt는 기본적으로 100mm로 설정됩니다. 200mm의 배수를 기준으로 하는 레이어 높이의 경우, Hwt는 100mm를 초과해서는 안 됩니다. 이 값을 초과하는 경우에는 사전에 기술적 확인이 필요합니다.
4. 기능성 액세서리 코디 상향 이송(Up 모드)에는 자재 밀기 장치가 기본으로 장착되어 있습니다. 안전 광전 커튼이나 맞춤형 적재/하역 구조와 같은 특수 요구 사항은 맞춤형 구성을 위해 사전에 명확히 확인해야 합니다.
5. 맞춤 설정 지원 비표준 팔레트나 여러 개의 팔레트를 한 번에 들어 올리는 작업이 필요한 경우, Vitrans는 독점적인 맞춤형 단계별 리프팅 솔루션을 제공합니다.
5. 표준 주문 코드 및 매개변수 해석
주문 예시 LP/X-BC2-B320-L320-V12-ML-2-500-900-200-Down
코드 분석
- LP/X: 스텝핑 리프터 모델
- BC2: 내장형 타이밍 벨트 컨베이어 방식
- B320 / L320: 팔레트 폭 320mm, 팔레트 길이 320mm
- V12: 컨베이어 주행 속도 12m/min
- ML: 모터 장착 위치 (왼쪽 중앙)
- 2: 한 번의 작동당 2개의 팔레트를 들어 올림
- 500: 하부 컨베이어 설치 높이 500mm
- 900: 상부 컨베이어 설치 높이 900mm
- 200: 팔레트 간 수직 간격 200mm
- 아래: 방향 표시 (위에서 아래로), 표준 구성
6. Vitrans 원스톱 맞춤형 서비스
표준 선정 규칙을 준수하는 모든 LP/X 스테핑 리프터 구성은 납품 후 신속하게 설치하여 안정적으로 가동할 수 있습니다. 자동화 이송 시스템 전문 제조업체인 Vitrans는 표준화된 컨베이어 모듈, 비표준 맞춤형 이송 장비 및 전체 생산 라인 업그레이드 솔루션을 전문으로 합니다.
당사는 자동화 작업 현장에서 발생하는 실제 도킹 및 효율성 관련 문제 해결에 주력하며, 모든 제조 산업을 대상으로 고품질 장비, 검증된 기술 지원, 그리고 층간 라인 통합을 위한 원스톱 엔지니어링 서비스를 제공합니다.
